Big Bag Befüllgestell Typ BOP-Rack S1

Big Bag Befüllgestell mit Schnellauslösung und höhenverstellbaren Haken, passend für Big Bags bis 200 cm.
Befüllgestell zur Aufrecherhaltung der Big Bags, die auf einer Palette stehen. Der Big Bag ist nach der Befüllung per Schnellauslöser aushängbar.
  • stabile Industrieausführung in Stahl oder Edelstahl
  • sekundenschnelles Aushängen der Big Bag Schlaufen durch Schnellauslöser
  • für Big Bags bis zu einer Seitenwandhöhe von 200 cm geeignet
  • Gestelle können platzsparend dicht nebeneinander stehen
  • höhenverstellbar für unterschiedliche Big Bag Maße
  • auf einer Holzpalette stehende Big Bags können mittels Stapler oder Hubwagen einfach nach vorne herausgefahren werden
Jetzt Anfragen
Dokumentation

Produktbilder

Stabiles Big Bag Gestell mit Schnellauslösung und U-förmiger Öffnung, für unterschiedliche Big Bag Größen.

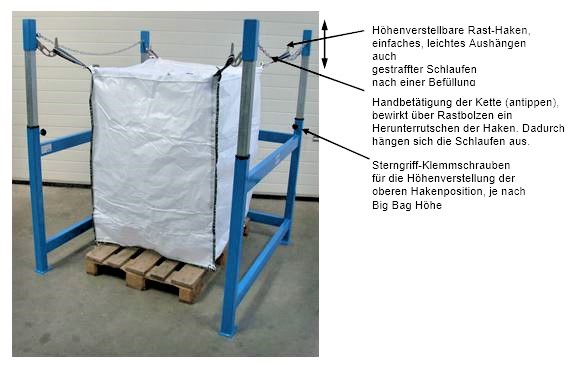

BOP-Rack S1 mit Erklärung

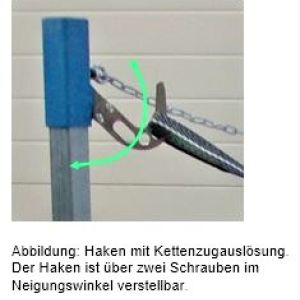

Big Bag Gestell mit Kettenzug-Schnellauslösung und verstellbaren Haken, für sichere Befüllung.
Haken-Lösung
Big Bag Befüllgestell mit höhenverstellbaren Haken und Schnellauslösung, ideal für Big Bags bis 200 cm.

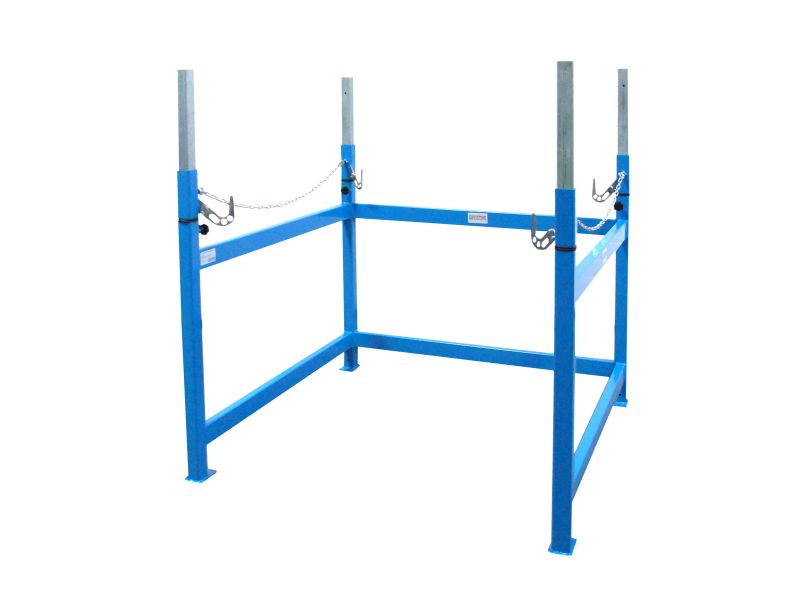

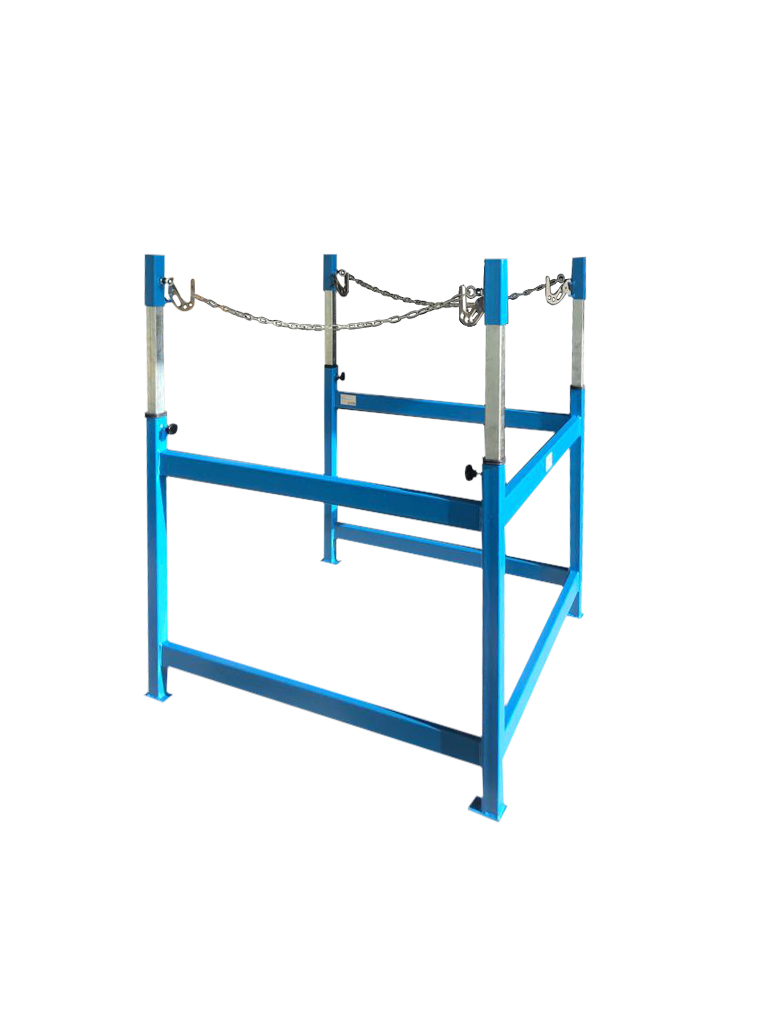

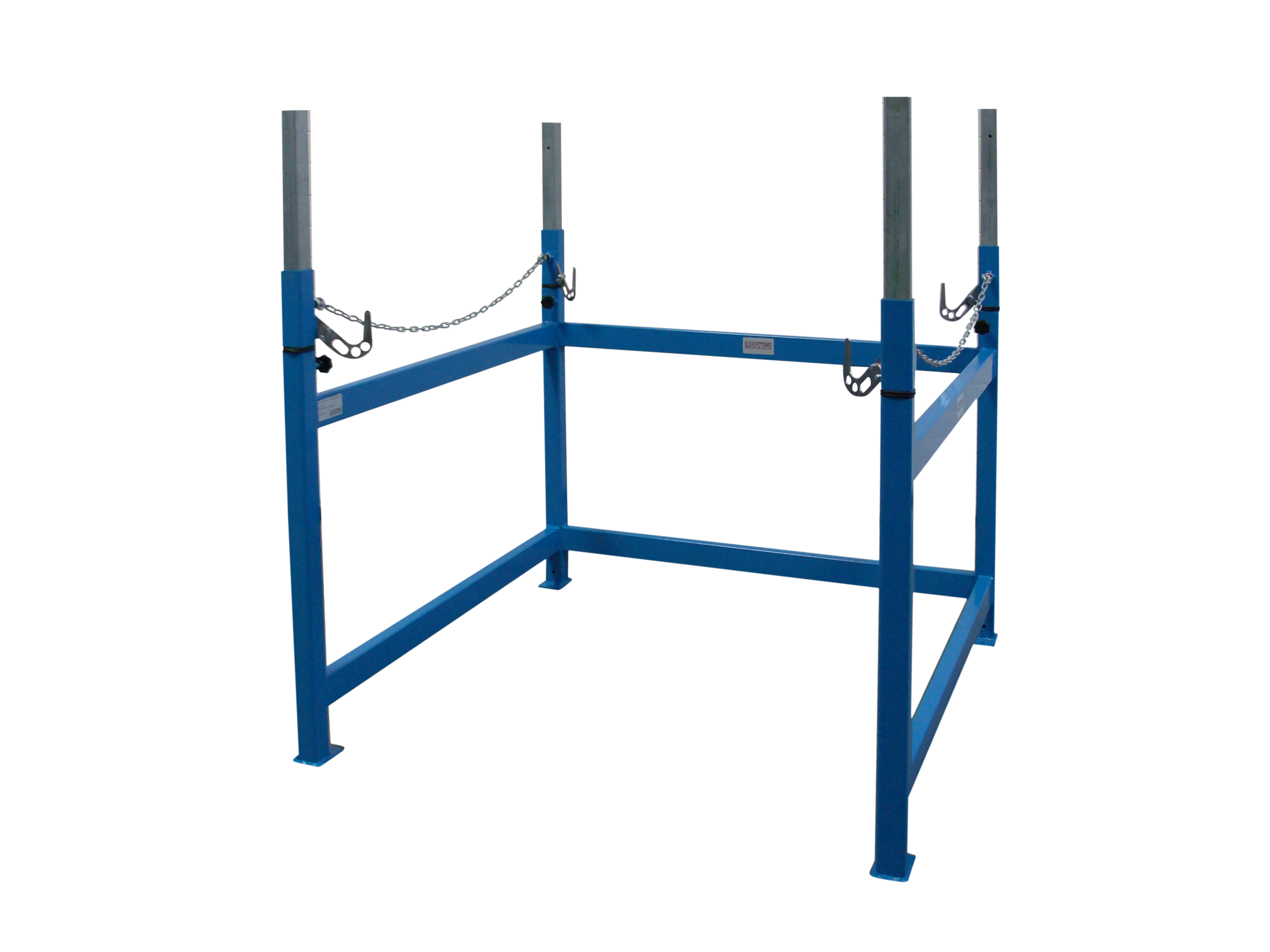

ohne Big Bag
U-förmiges Big Bag Gestell mit verstellbaren Haken und Schnellauslösung, platzsparend lagerbar.
Hinteransicht
Big Bag Gestell mit Schnellauslösung und verstellbaren Haken, platzsparend nebeneinander stellbar.

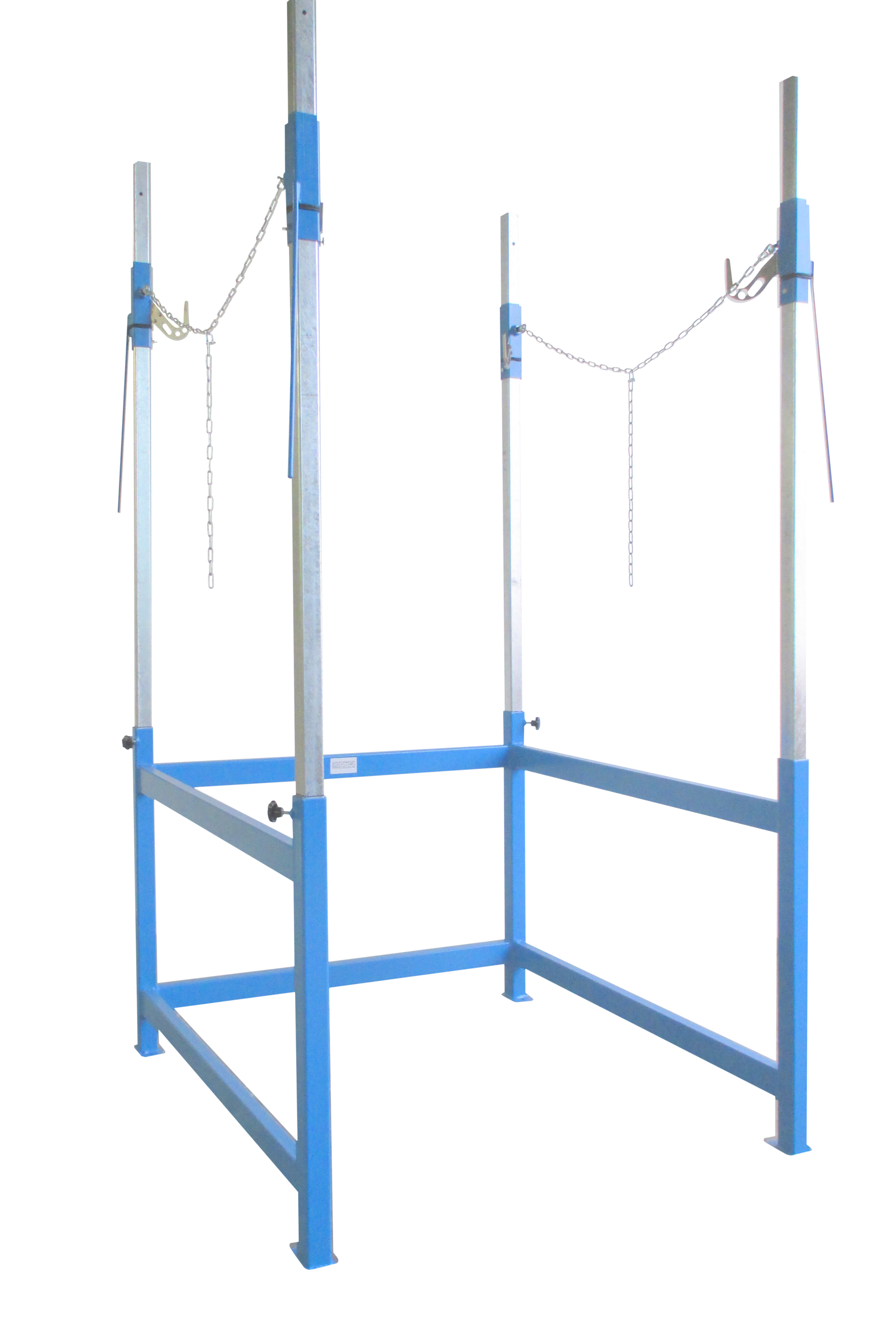

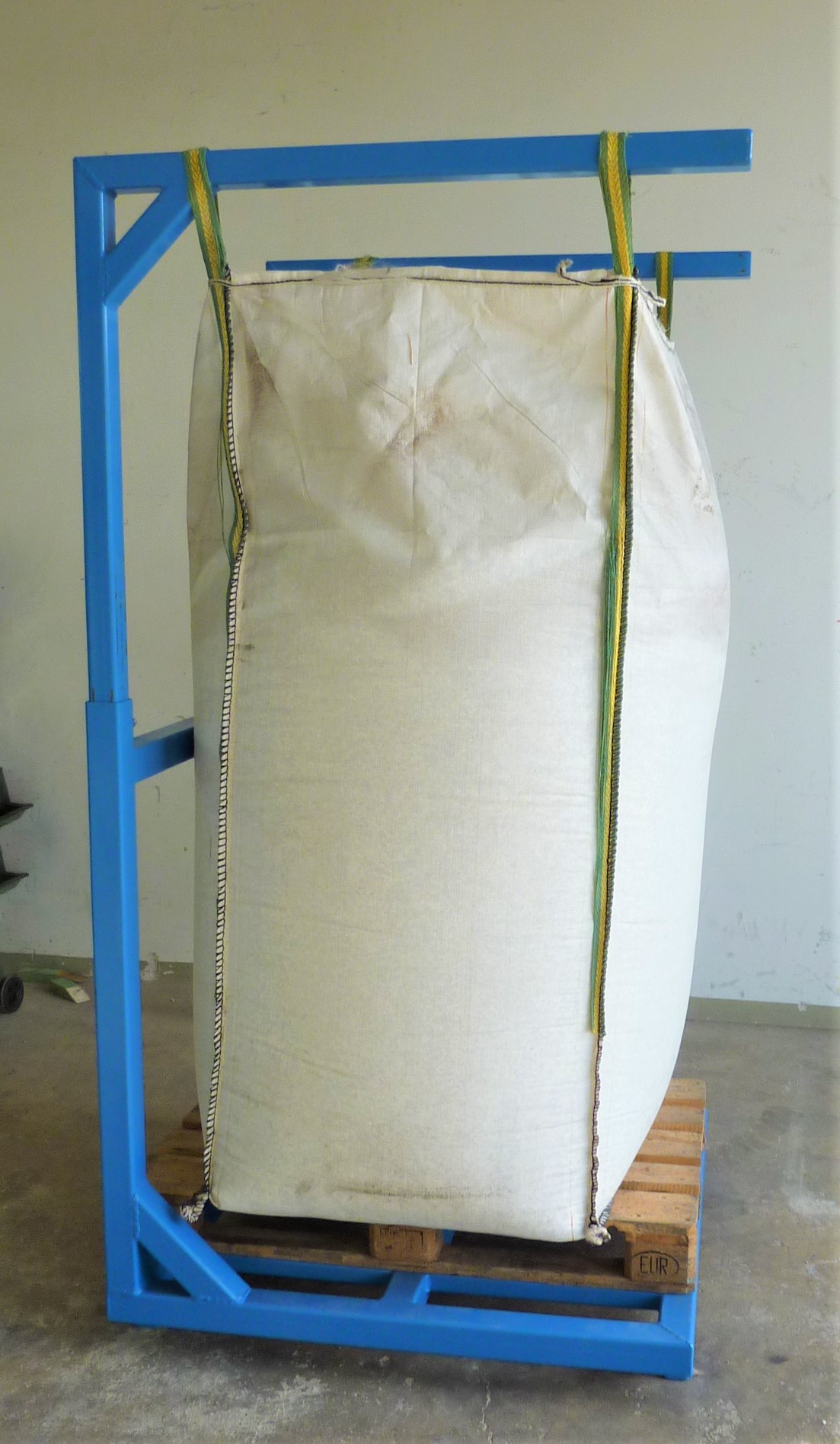

für 2000 mm hohe Big Bags
Big Bag Gestell mit verstellbaren Haken und Schnellauslösung, einfaches Aushängen und sichere Befüllung.

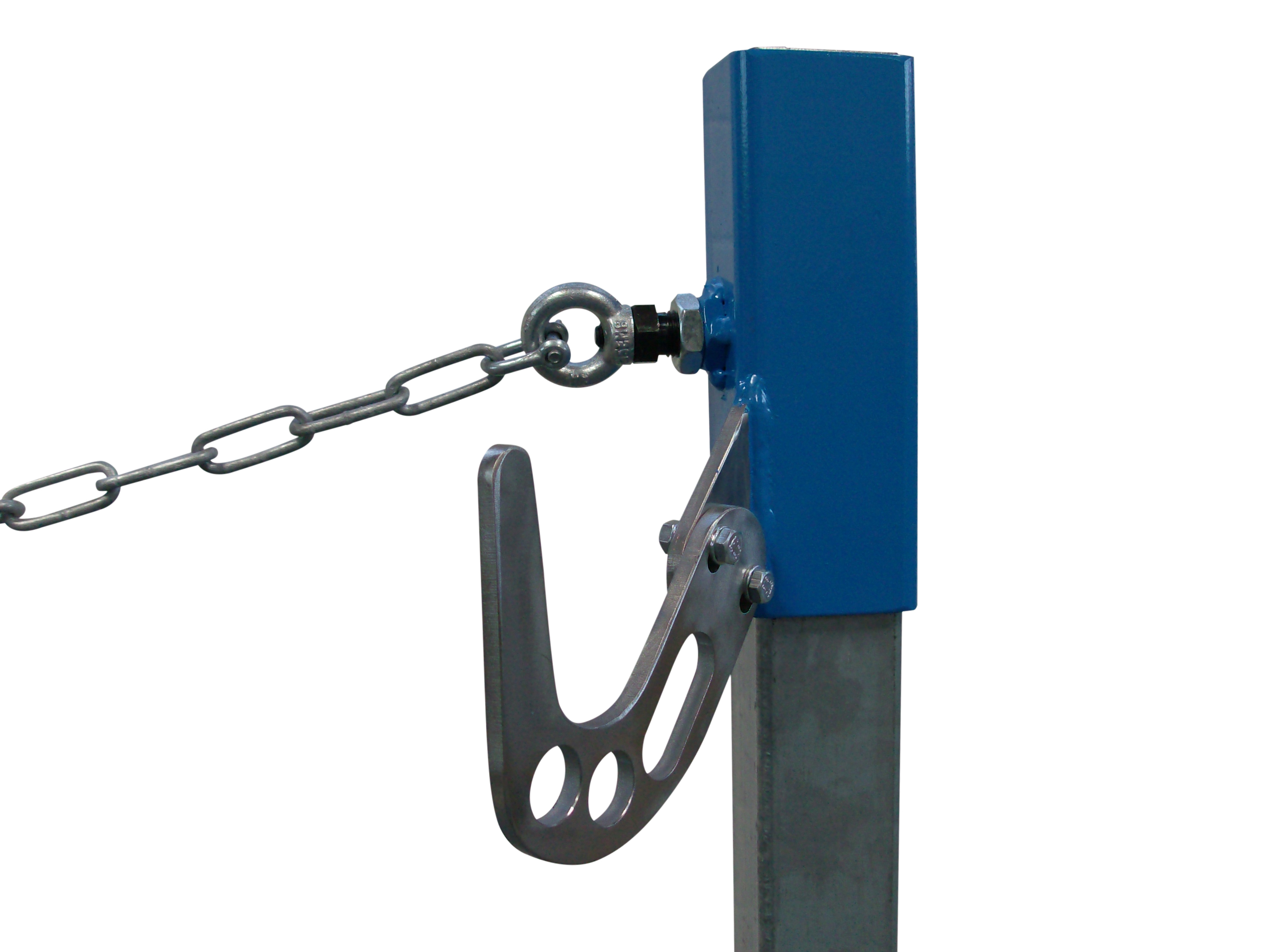

Schlaufenhalter
Robustes Big Bag Gestell mit Schnellauslösung und höhenverstellbaren Haken, für flexible Big Bag Größen.

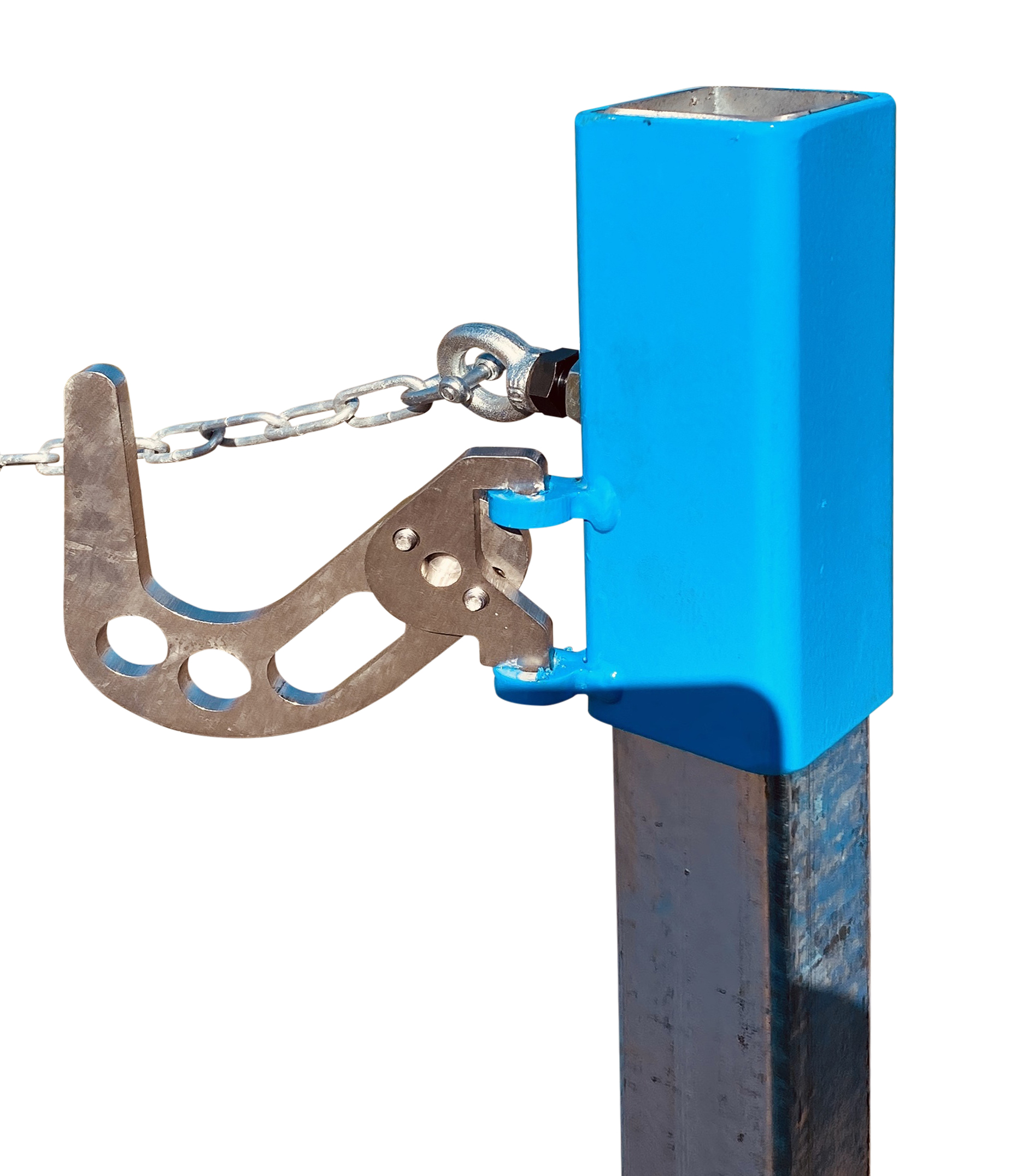

auf Wunsch mit Schwenkhaken

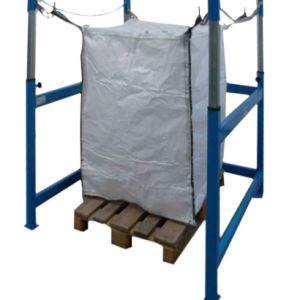

Big Bag Befüllgestell mit verstellbaren Haken und Ketten-Schnellauslösung, geeignet für verschiedene Big Bags.

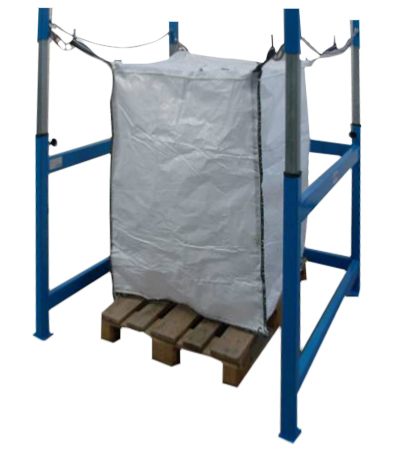

eingehängter Big Bag auf Palette

    Beschreibung

    Der Big Bag ist nach der Befüllung per Schnellauslösung aushängbar. Unterschiedlichste Big Bag Breiten und Höhen sind einsetzbar. Maximale Big Bag Wandhöhe 200 cm
    Passend auch für alle gängigen Holzpaletten, das lichte Innenmaß ist 1300 mm.
    Die Gestelle mit den Big Bags können Platz sparend dicht nebeneinander vor einer Wand stehen.

    Stabiles Stahl-Grundgestell, nach vorn hin U-förmig offen. Die Big Bag Schlaufen werden an höhenverstellbaren Muffen mit Haken, für einen sicheren Stand des Big Bags im Gestell eingehängt. Die Höhe der Haken kann per Sterngriff-Klemmschraube verstellt werden.
    Nach der Befüllung können die Big Bag Schlaufen einfach per Schnellauslösung von vorn ausgehängt werden.
    (durch drücken/ziehen an den Ketten links und rechts, dann werden die Haken ausgelöst und rutschen nach unten).
    Die auf einer Holzpalette stehenden Big Bags können per Hubwagen oder Stapler einfach nach vorn aus dem Gestell herausgefahren werden.

    Das Gestell kann mit einem Zulaufrohr für den Big-Bag-Einlaufschlauch mit Anklemmvorrichtung (Sackschnalle, Einlaufmomentklemmschelle, Blähmanschette) erweitert werden.



    Weitere Informationen


    Ausführungsvarianten für das Rack S1:

    • Mast zur Verbindung mit der oberen Einheit – auch als Nachrüstoption erhältlich.
    • Befüllrutsche, um Sackware oder Kunststoffwannen mittig in die Big Bags zu entleeren.
    • Bodenplatte mit Gablerschuhen für sicheres Anheben und Transportieren.
    • Rollen und Wanne für maximale Mobilität und einfache Reinigung.
    • Boden für U-Waage, um präzise Messungen direkt im Rack zu ermöglichen.
    • Lastentraverse, die das häufige Hin- und Herfahren des Rack S1 erleichtert.

    Weitere Details zu diesen Ausführungen finden Sie auf unserer Webseite.

    Technische Daten

    Die hier angegebenen Daten beziehen sich auf unsere Standard-Ausführung.
    Gerne passen wir die Maße und Eigenschaften an Ihr spezielles Projekt an!

    Produktname
    BOP-Rack S1
    Höhe
    ca. 1800 mm bei Big Bag Höhe bis circa 1450 mm Seitenwandhöhe
    Material
    Stahl lackiert oder Edelstahl
    für Big Bag Maße bis
    circa 1200 x 1200 mm bis zu einer Big Bag Höhe von 2000 mm
    lichte Breite
    1300 mm x 1300 mm
    Verwendung mit
    Gabelstapler oder Ameise

    Ergänzende Optionen

    • Rollen
    • Einfüllstutzen mit Mast
    • Transporttraverse
    • Boden

    Alle Erweiterungsmöglichkeiten & Zubehör

    Abwandlungen des Standards

    Effizientes Big Bag Befüllgestell mit Kippfunktion und leicht zu öffnenden Schlaufenhaltern – ideal für ergonomisches und komfortables Befüllen aus Säcken in industriellen Anwendungen.

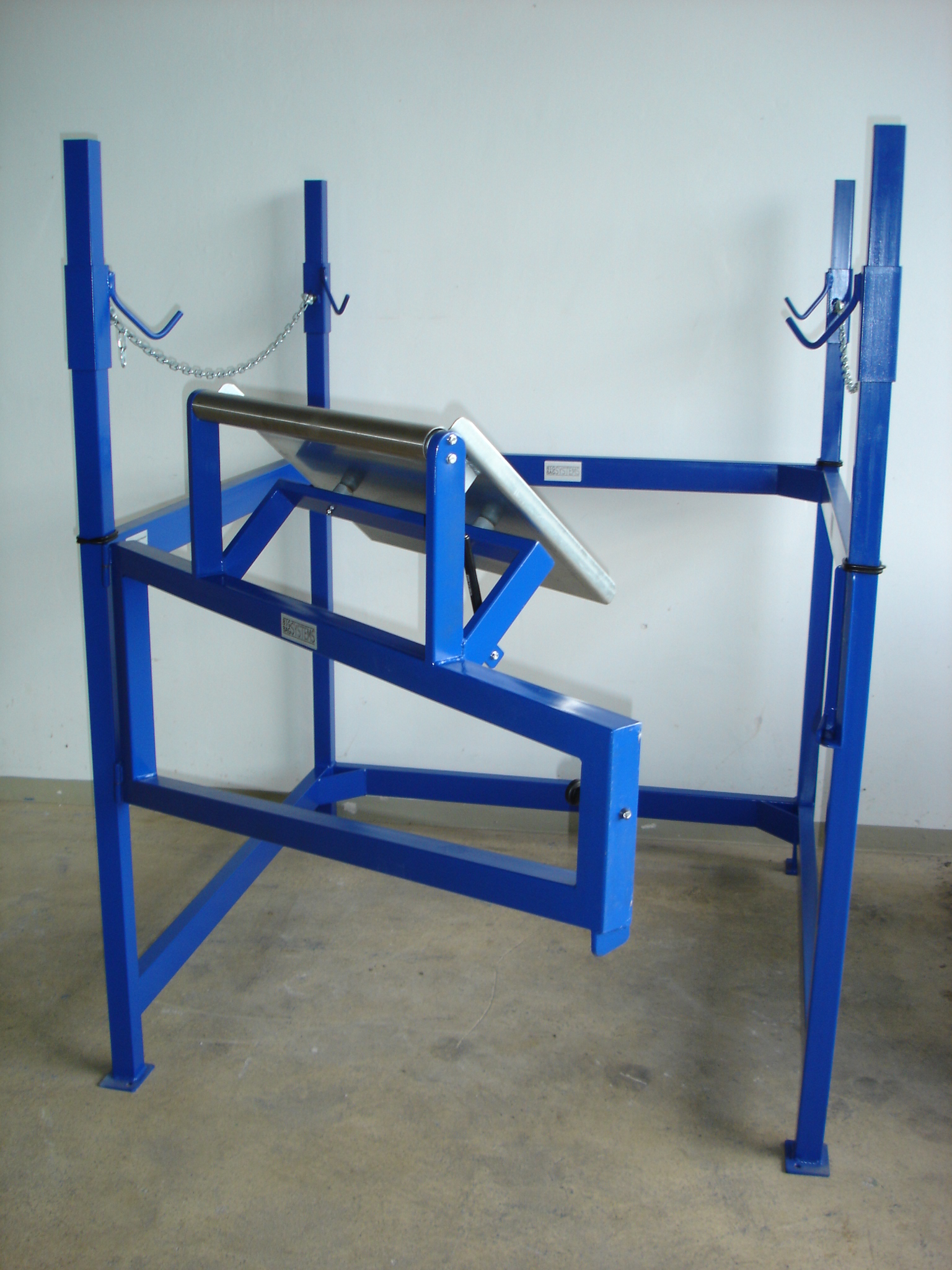

    Rack S1 mit Tür und Sackkippe
    Spezielles Big Bag Befüllgestell, optimiert für den Einsatz mit Bodenwaagen, U-Waagen oder Palettenwaagen – ermöglicht präzises Abfüllen und Wiegen von Säcken in einem Arbeitsgang.
    Rack S7 zum Umfüllen in Verbindung mit dem BOP-System und Bodenwaage
    Big Bag Befüllgestell mit integrierter Lastentraverse, an der der Big Bag aufgehängt wird – sorgt für eine optimale Ausnutzung der Füllkapazität und gleichmäßiges Befüllen.

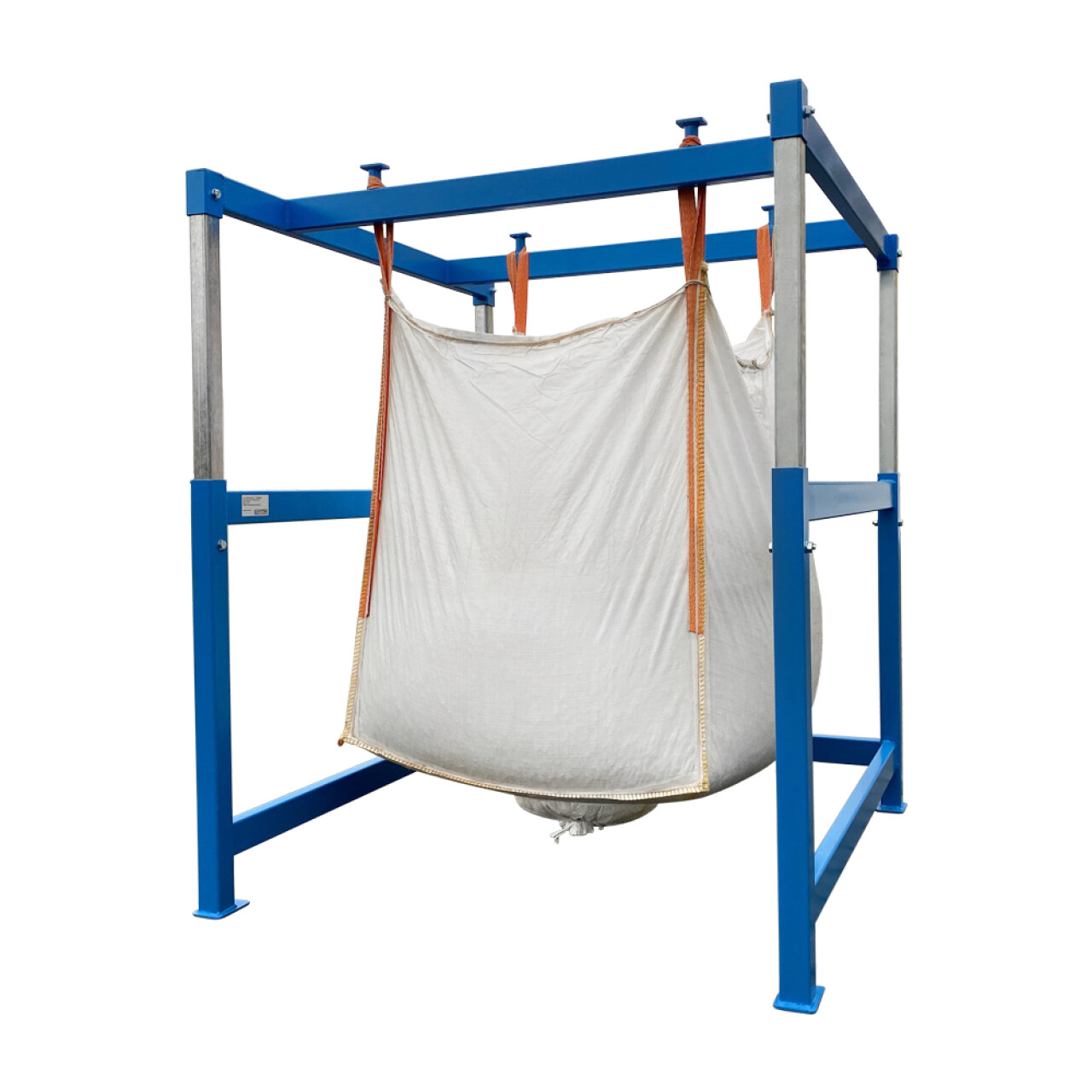

    Rack S8 mit Lastentraverse
    Höhenverstellbares Big Bag Befüllgestell mit spezieller Vorrichtung zum sicheren Aufhalten des Einlaufschlauches – für präzises, staubarmes und kontrolliertes Befüllen.

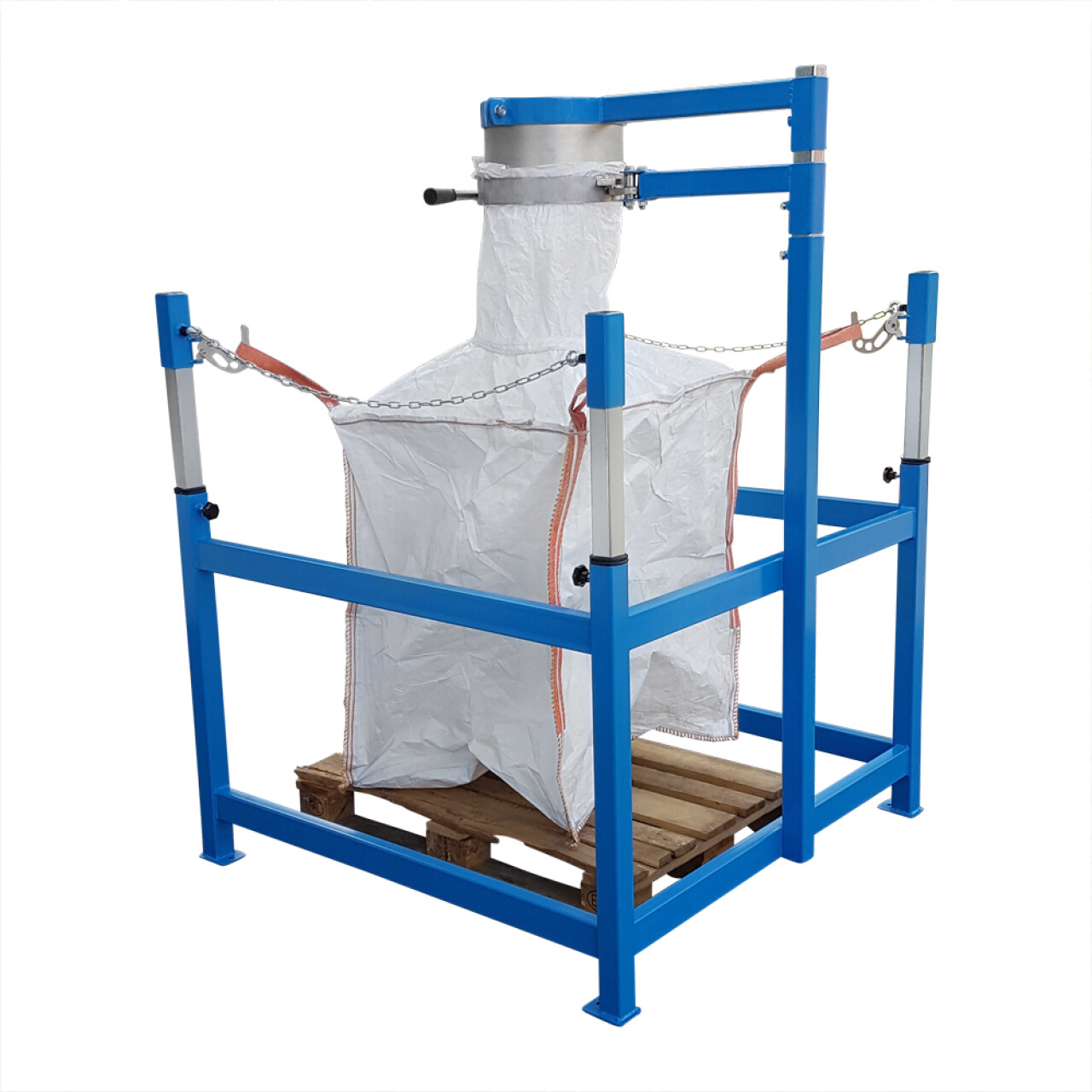

    Rack S1 fest montierter Mast und Einfüllstutzen mit Einhand-Klemmschelle
    Fahrbares Big Bag Befüllgestell mit Rollen für einfache Handhabung, schnellem Schlaufen-Lösemechanismus – ideal auch zur Verwendung unter BBE-Systemen.

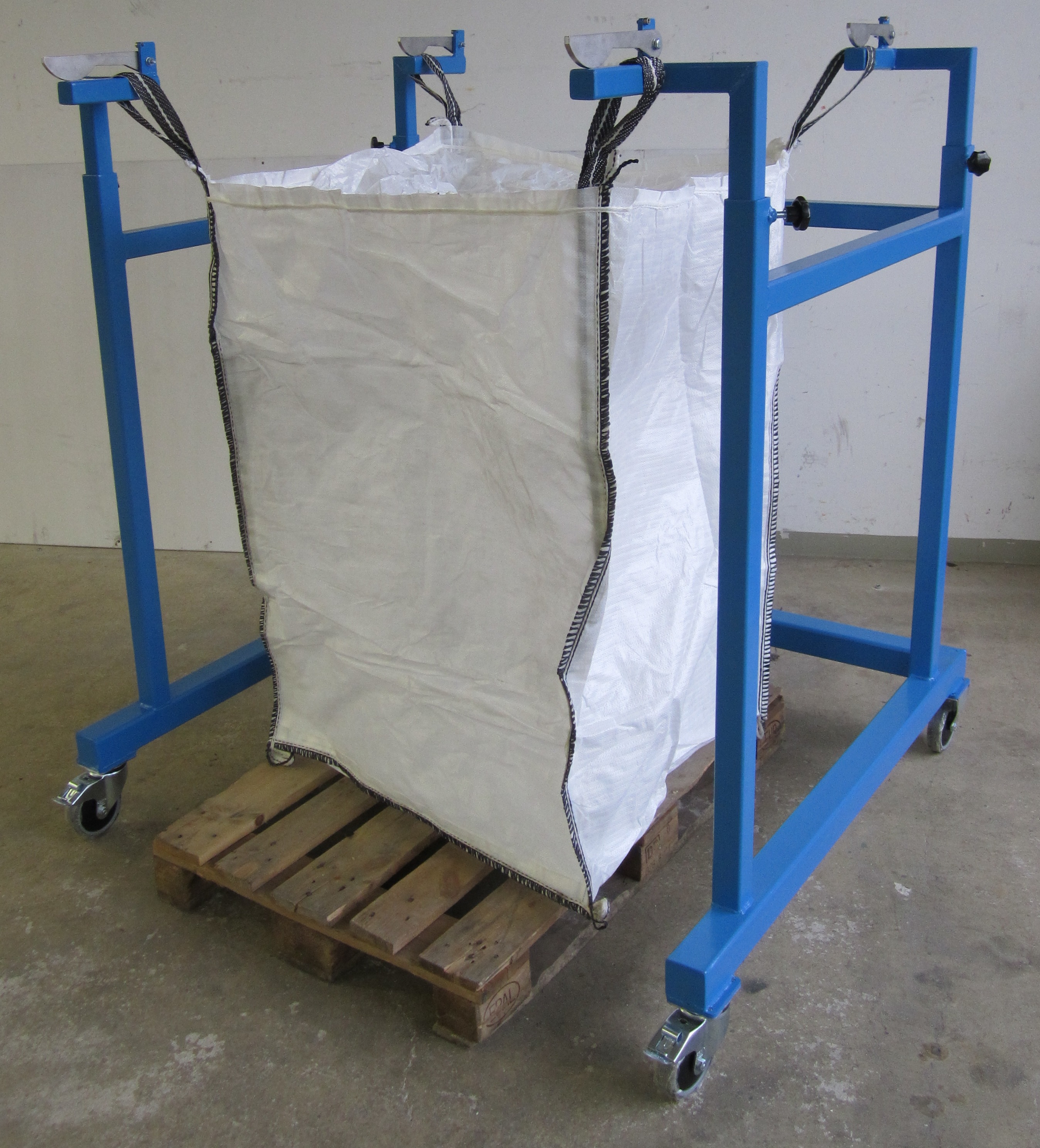

    Rack S3R mit Rollen, schnelles Schlaufen-Lösen, Schlaufen-Abrutsch-Sicherung; auch unter BBE-System zu verwenden
    Robustes Big Bag Befüllgestell aus Stahl, speziell entwickelt für den Einsatz mit U-Waagen und Palettenwaagen – gewährleistet präzises Wiegen und effizientes Befüllen in industriellen Anwendungen.
    Rack S4 für U-Waage bzw. Palettenwaage auch unter dem BBE-System zu verwenden
    Mobiles Big Bag Befüllgestell mit Rollen, ausgestattet mit einer integrierten Auffangwanne für Flüssigkeiten und einem zentralen Ablauf – ideal für Anwendungen, bei denen Flüssigkeiten während des Befüllprozesses aufgefangen und sicher abgeführt werden müssen.

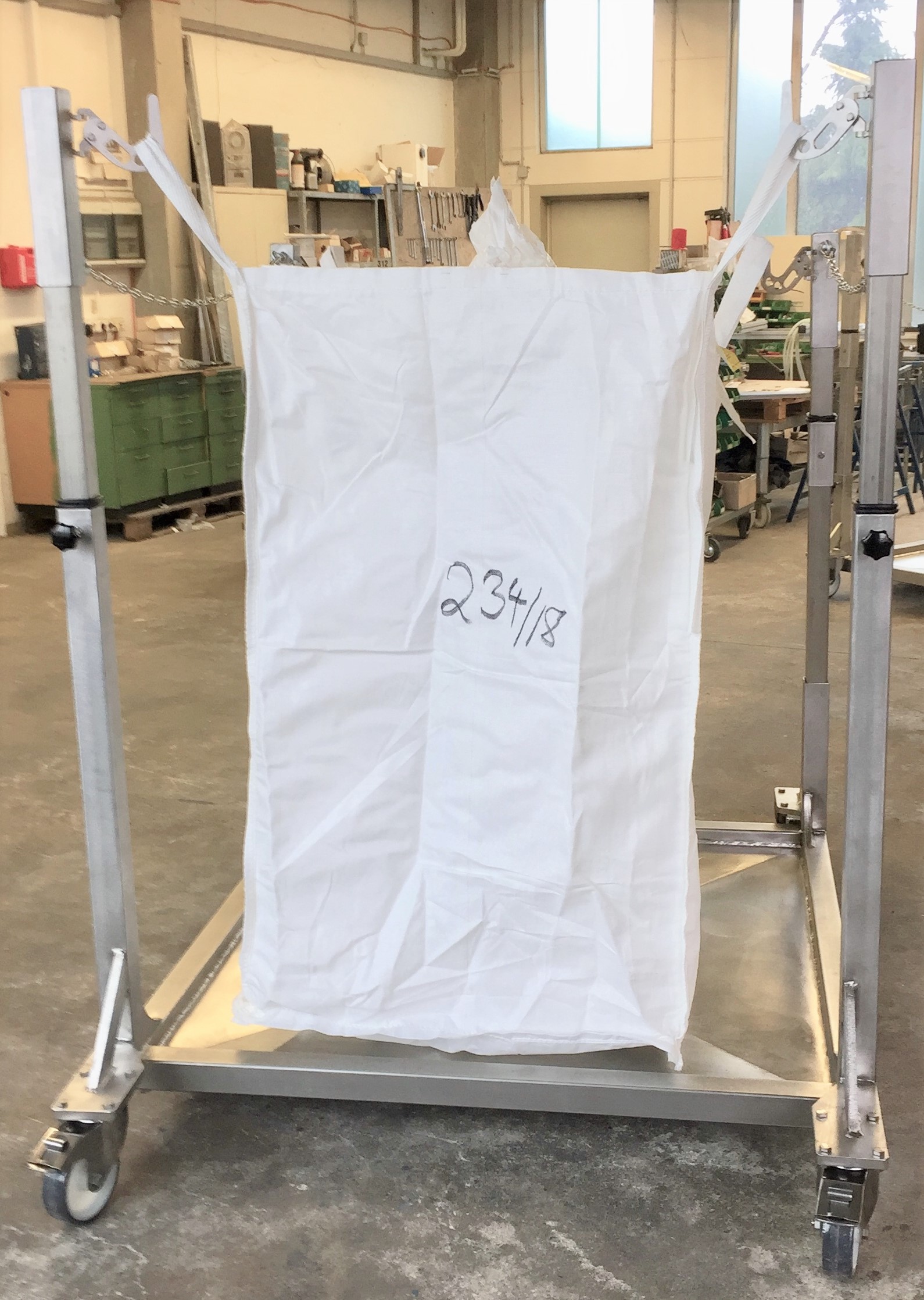

    Rack S5 mit Rollen und Wanne
    Big Bag Befülleinrichtung mit stabiler Bodenplatte und integrierten Gabelerschuhen – ermöglicht einen sicheren und einfachen Transport per Gabelstapler sowie eine effiziente Befüllung.

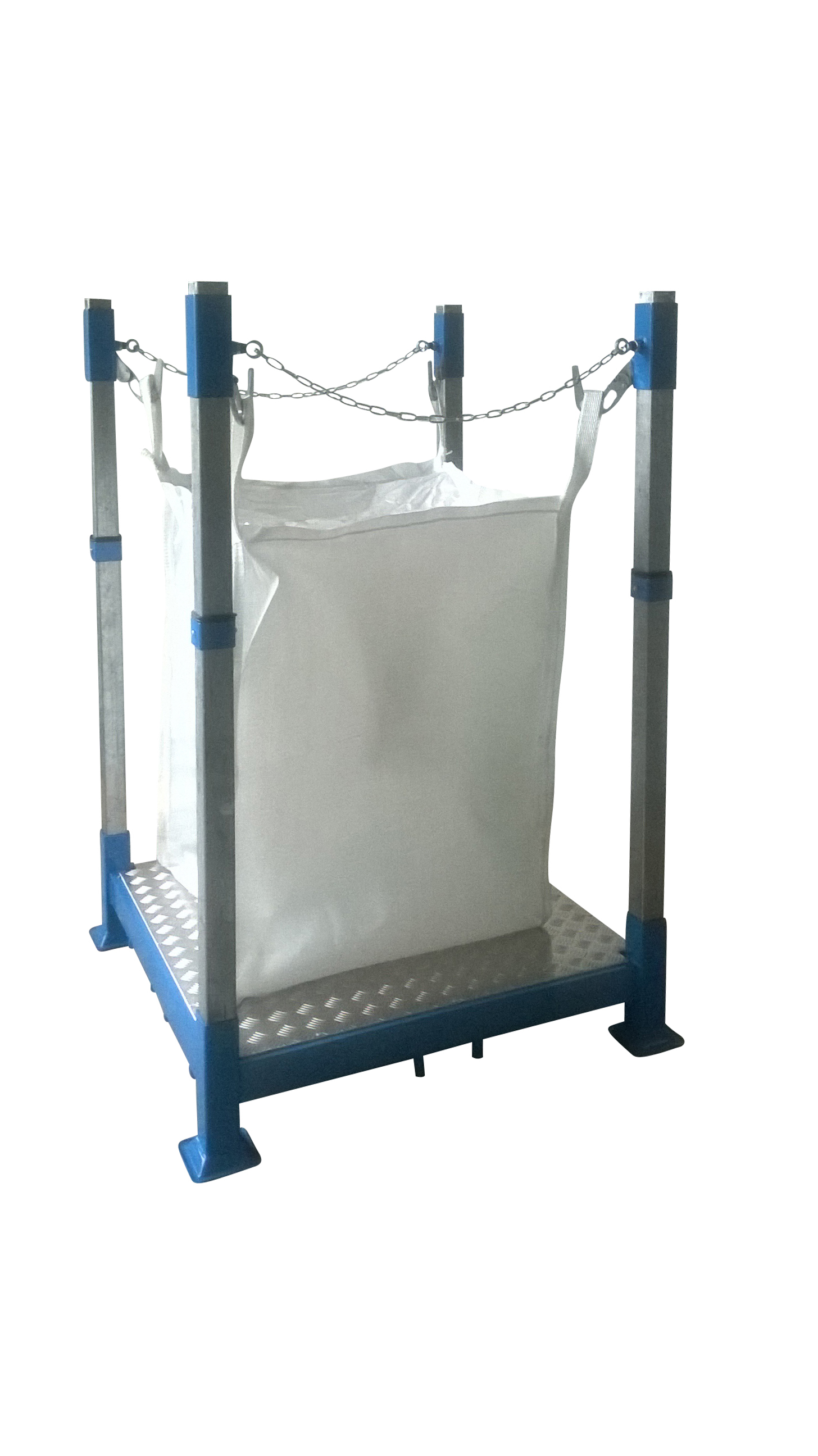

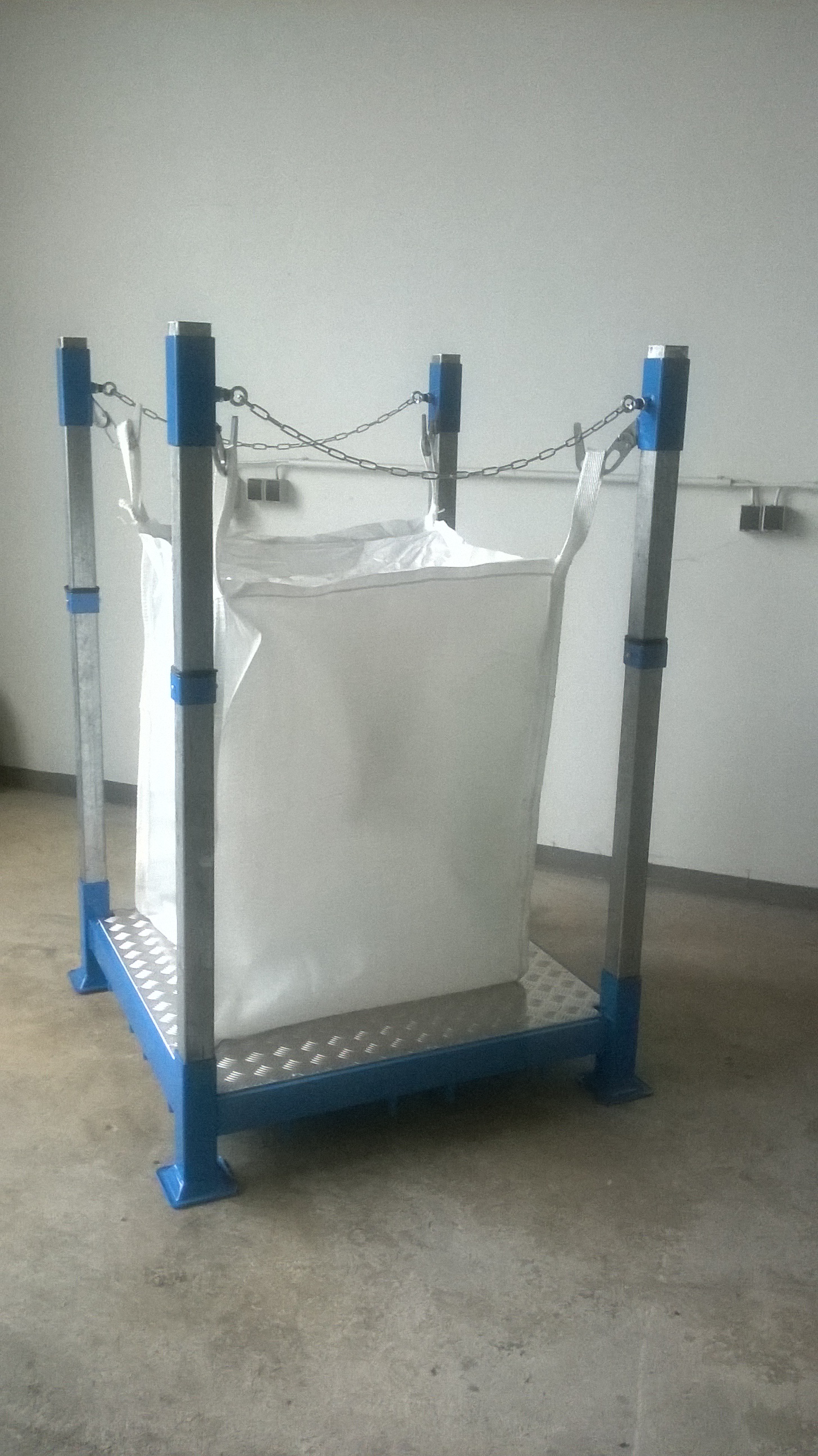

    Stapel-Rack mit Bodenplatte und Gablerschuhen
    Stapelbare Big Bag Befülleinrichtung mit Bodenplatte und Gablerschuhen – für einfache Befüllung und sicheren Transport per Gabelstapler.
    Bodenplatte mit Gablerschuhen, stapelbar
