Entleerung mit Kettenzug und Doppelentleerstationen

Entleerstation mit Kettenzug für Big Bags – sicheres und schnelles Wechseln ohne Gabelstapler

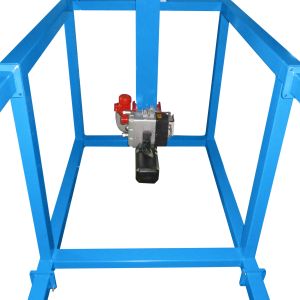

Entleerstationen mit Kettenzug

kein Gabelstapler notwendig
sicheres Einhängen des Big Bags
platzsparend
schnelles wechseln der Big Bags

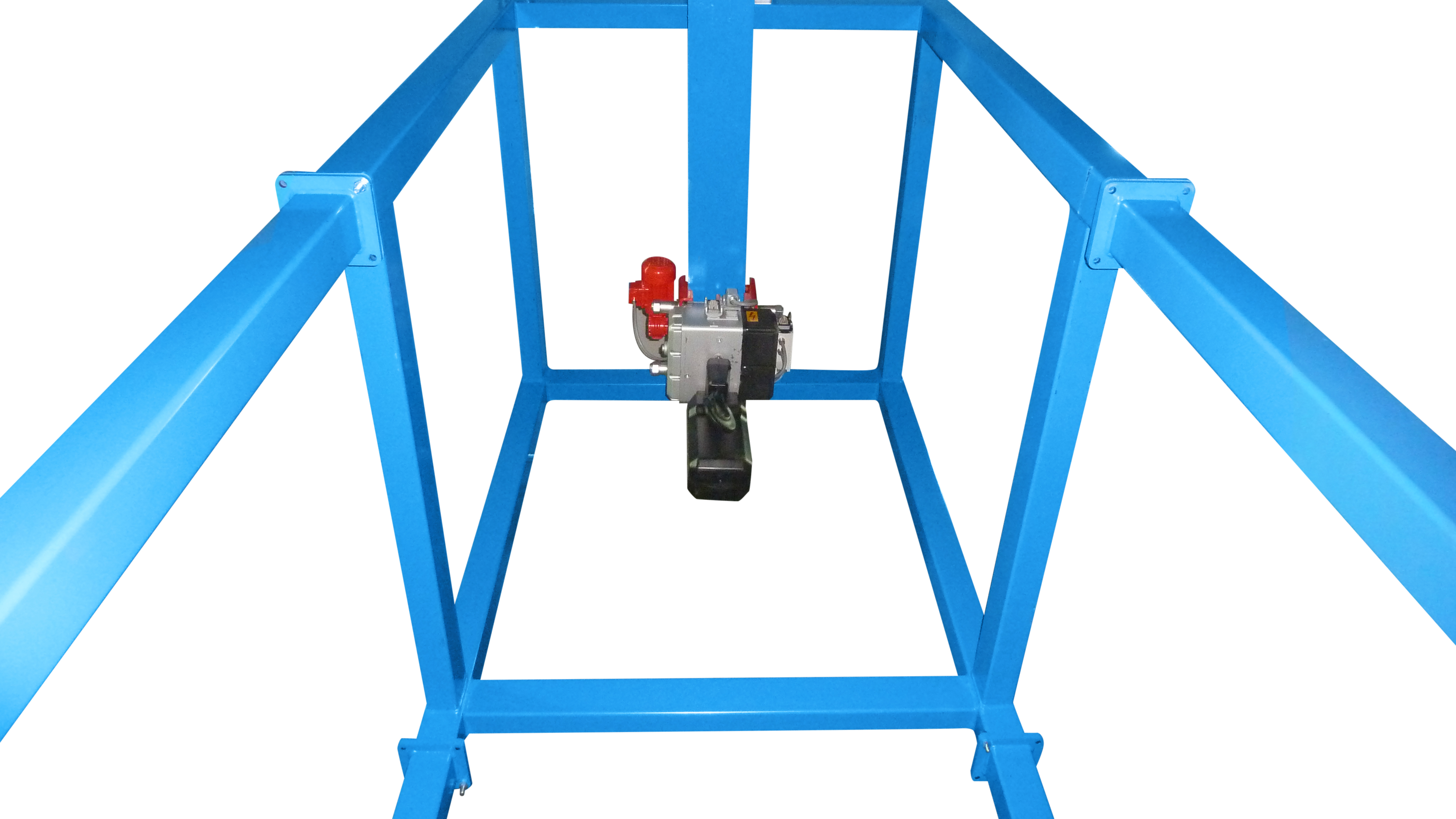

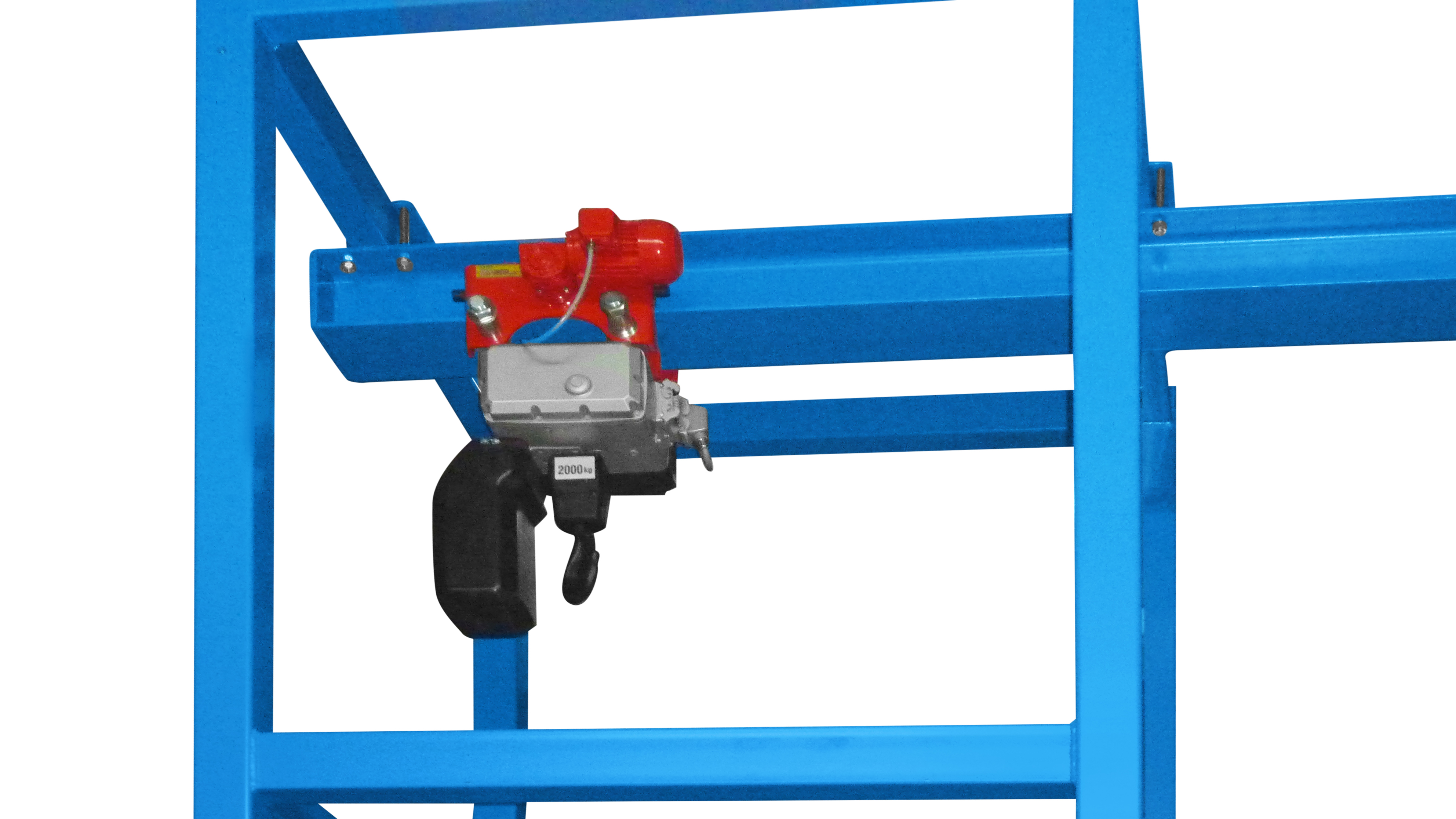

Kettenzug entweder am mitgelieferten Stahlträger oder
Kettenzug an der Hallendecke montiert
auch mit Fernsteuerung erhältlich, was die Arbeitssicherheit erhöht
zusätzlich mit Walkvorrichtung lieferbar

Jetzt Anfragen

Produktbilder

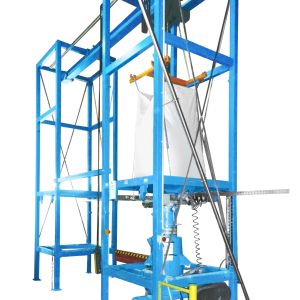

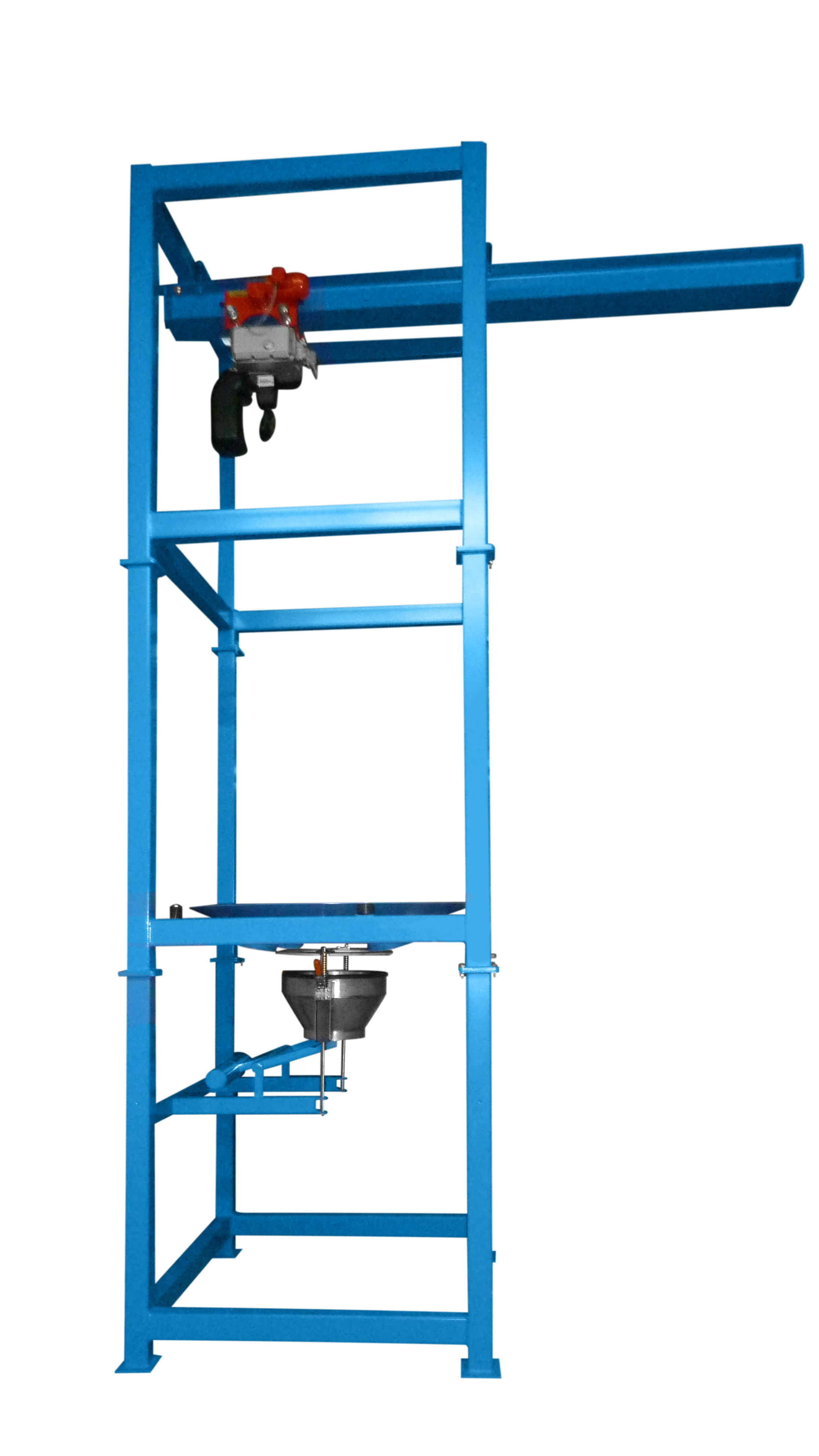

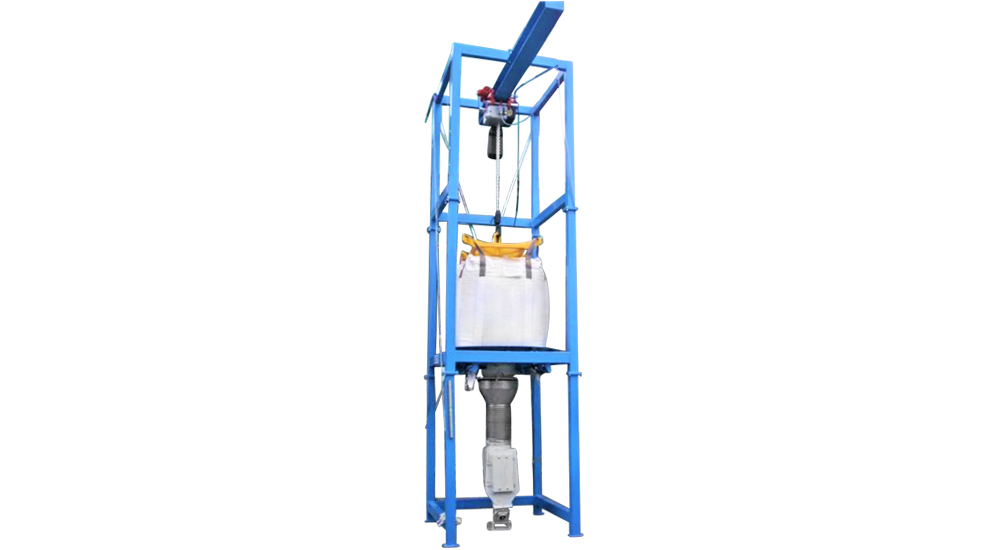

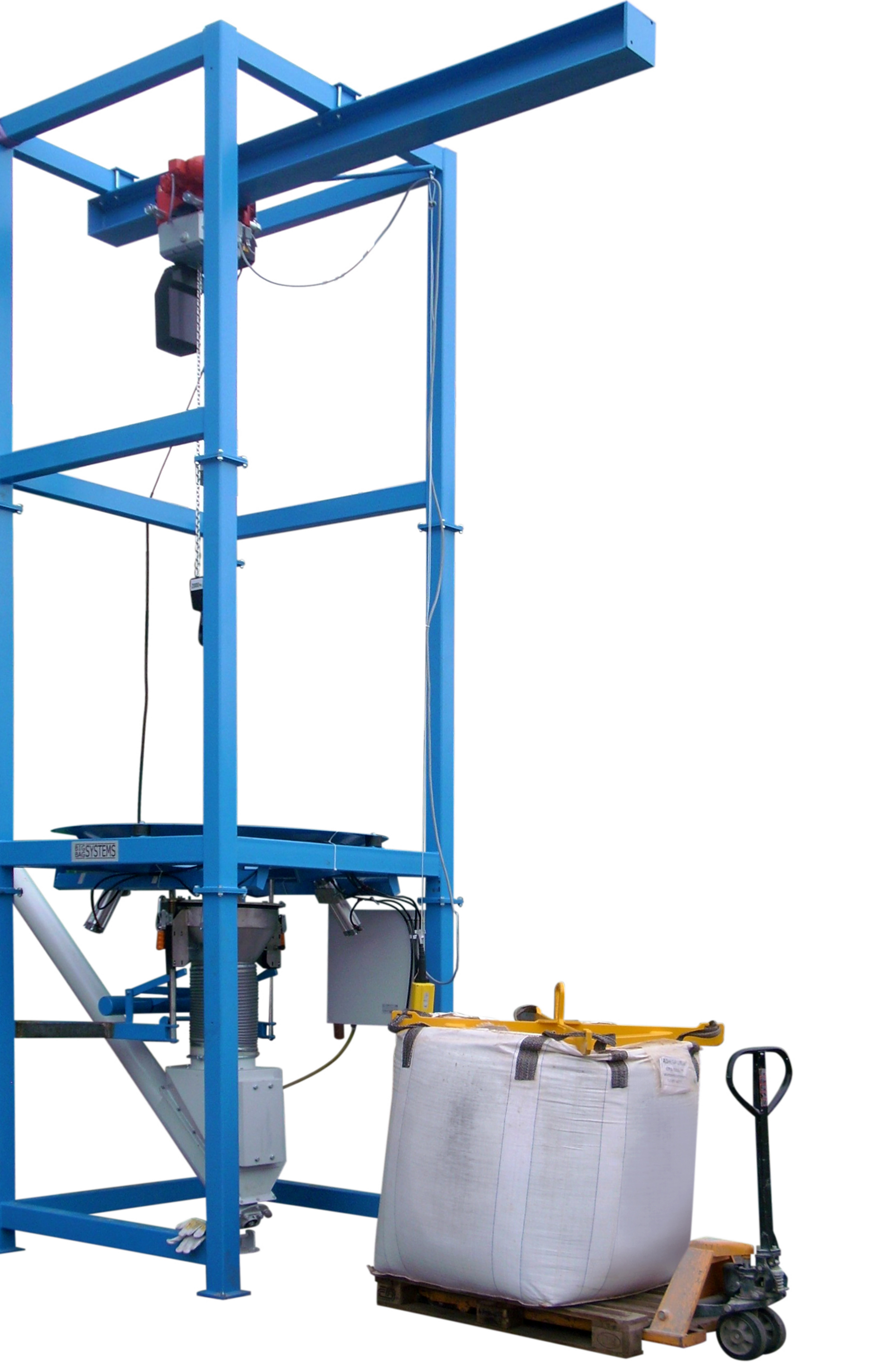

Einzelne Entleerstation mit Kettenzug

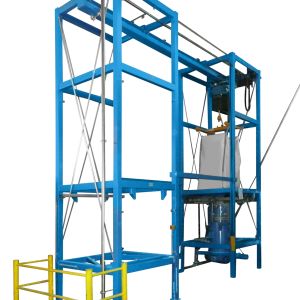

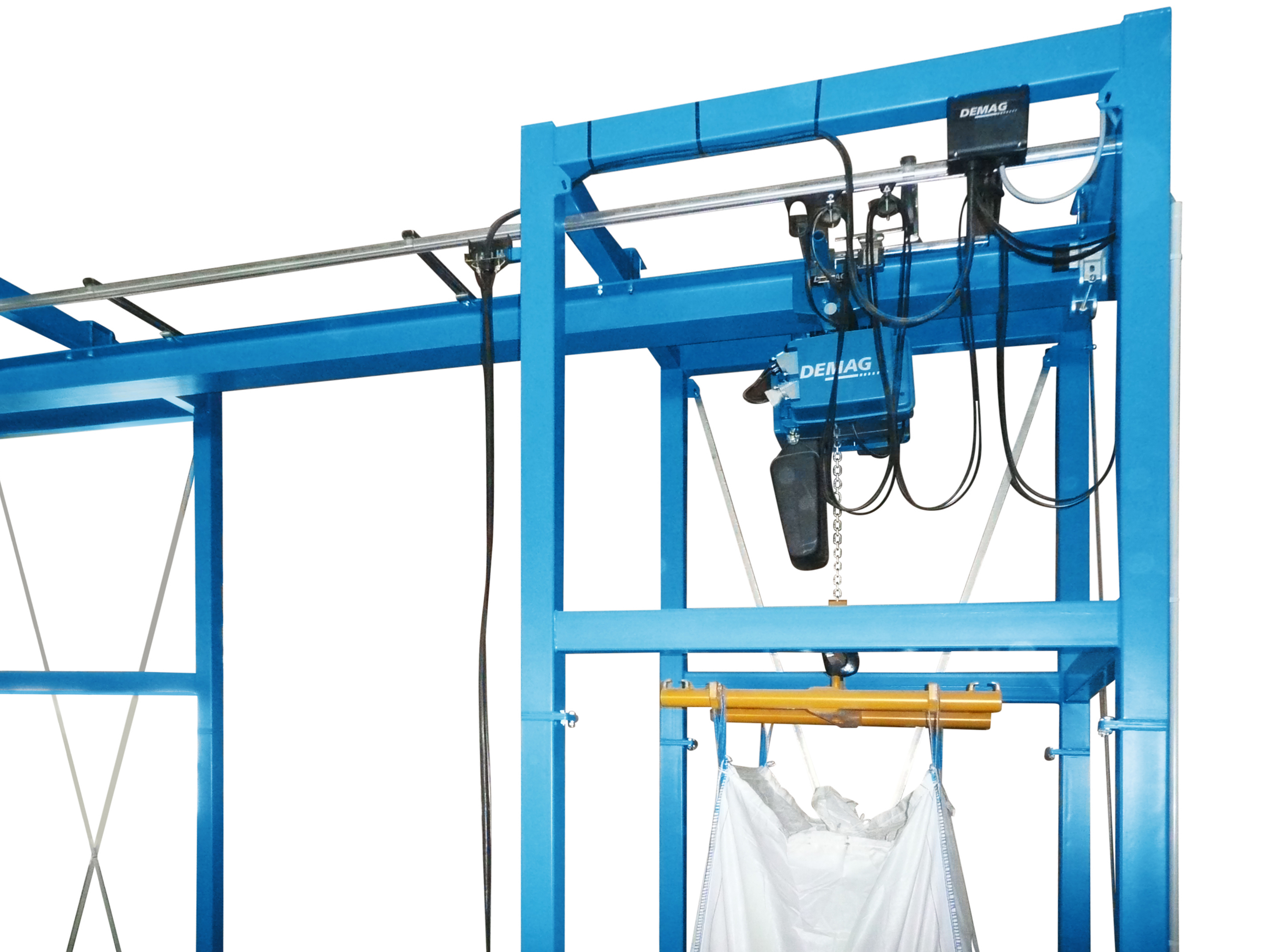

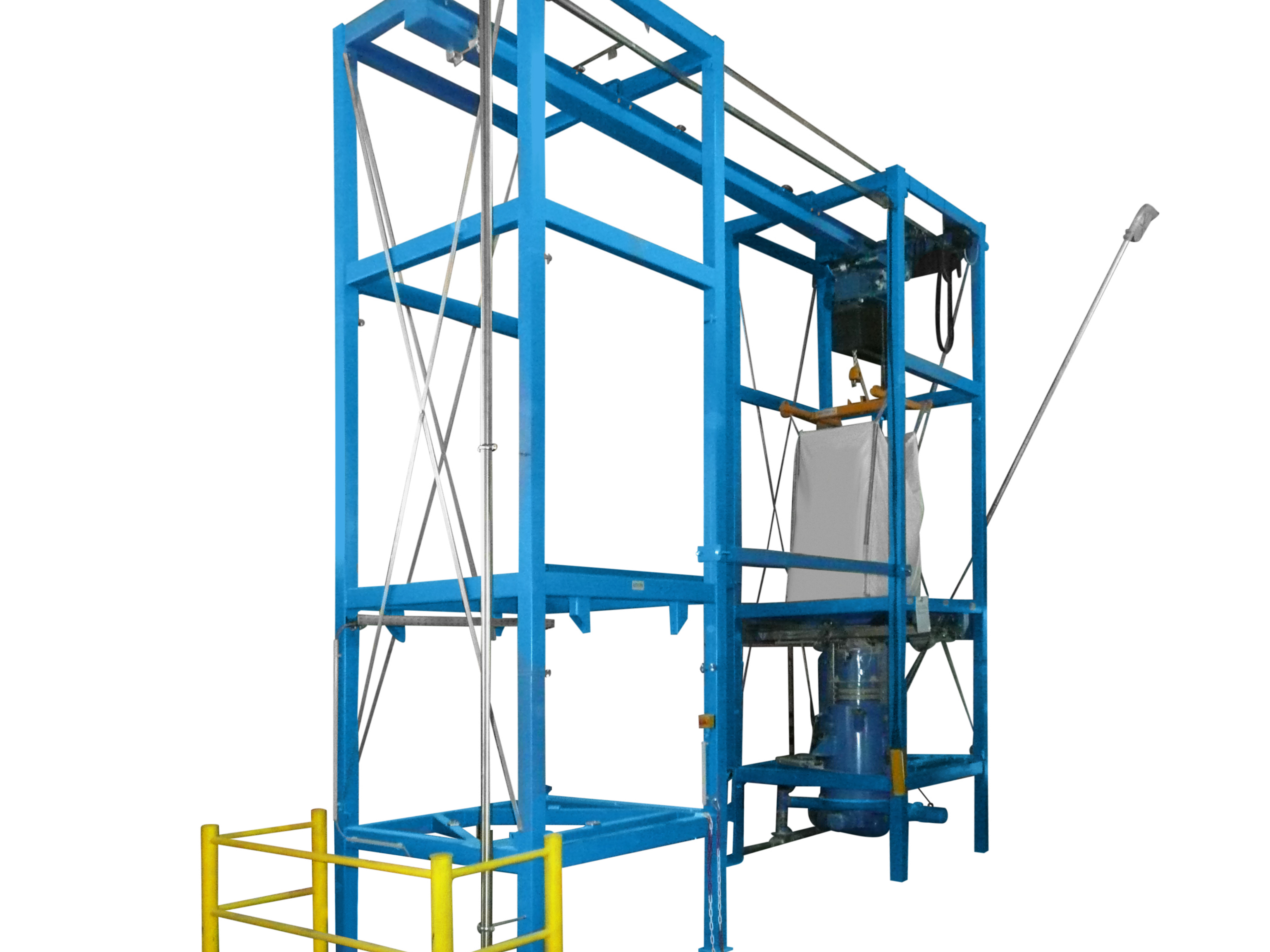

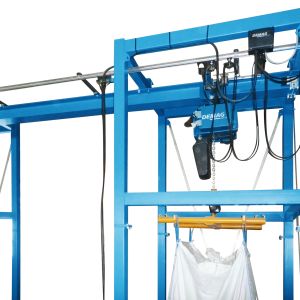

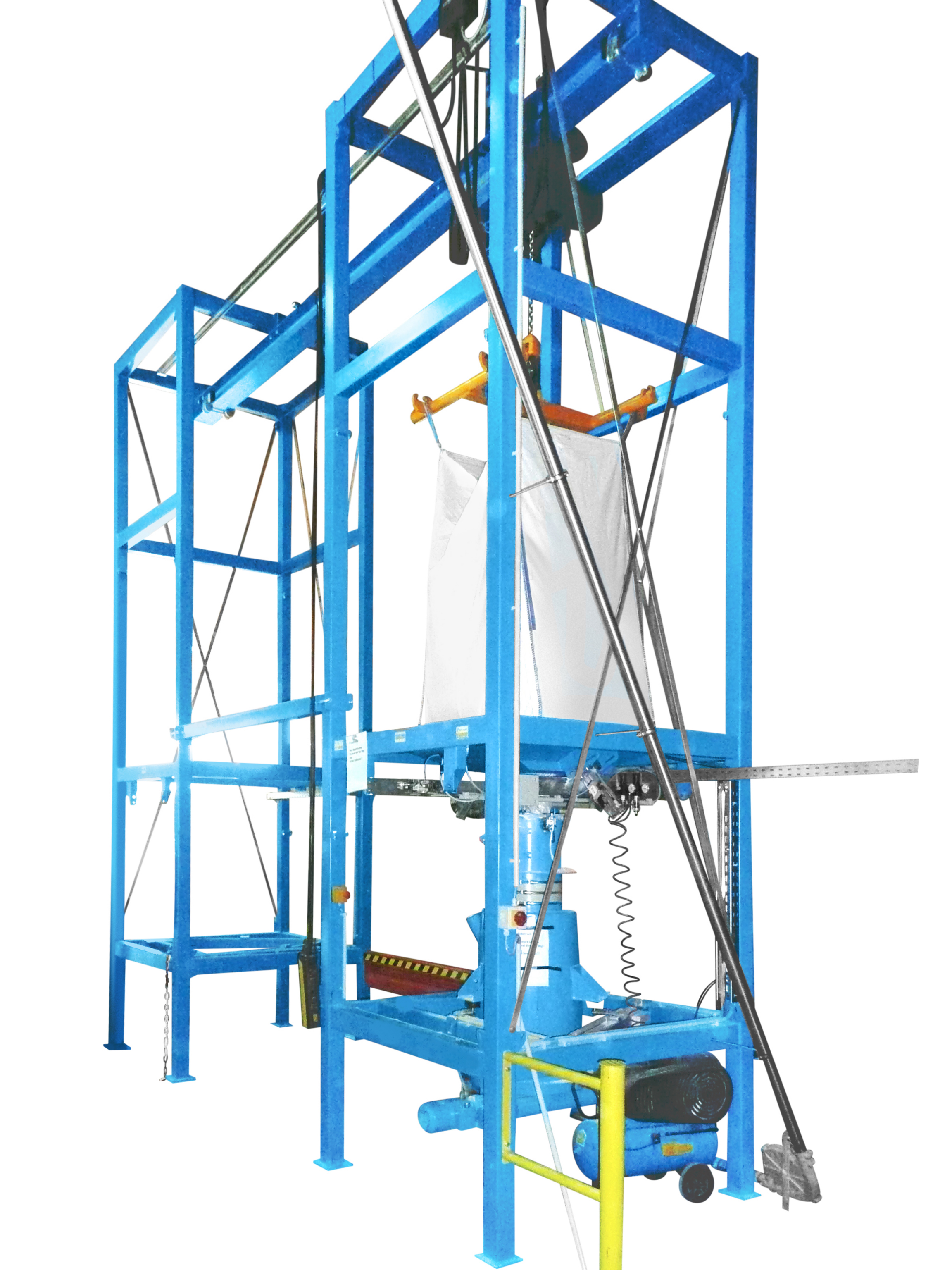

Doppel-Entleerstation mit Kettenzug

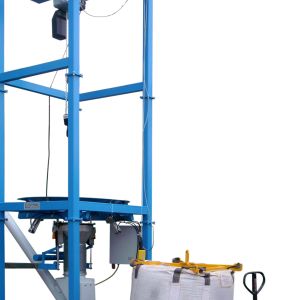

Big Bag Entleerstation

Detail

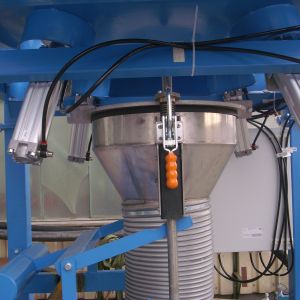

in Kombination mit einem Zweirohrtrichter

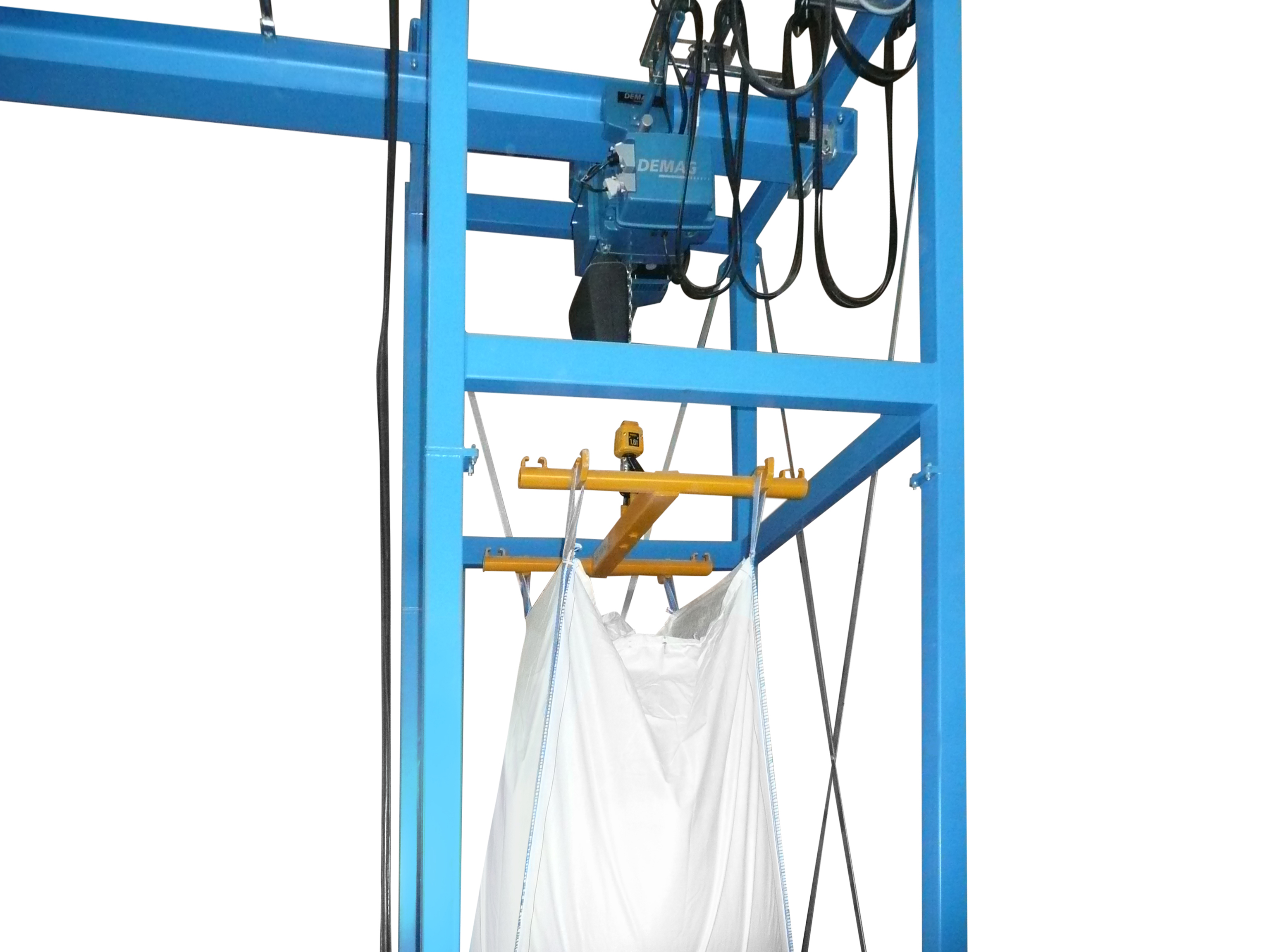

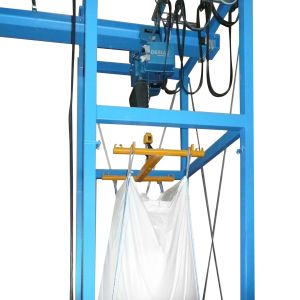

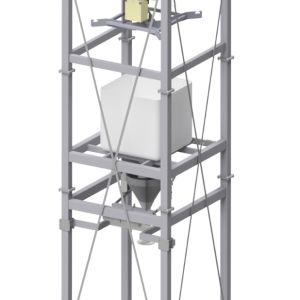

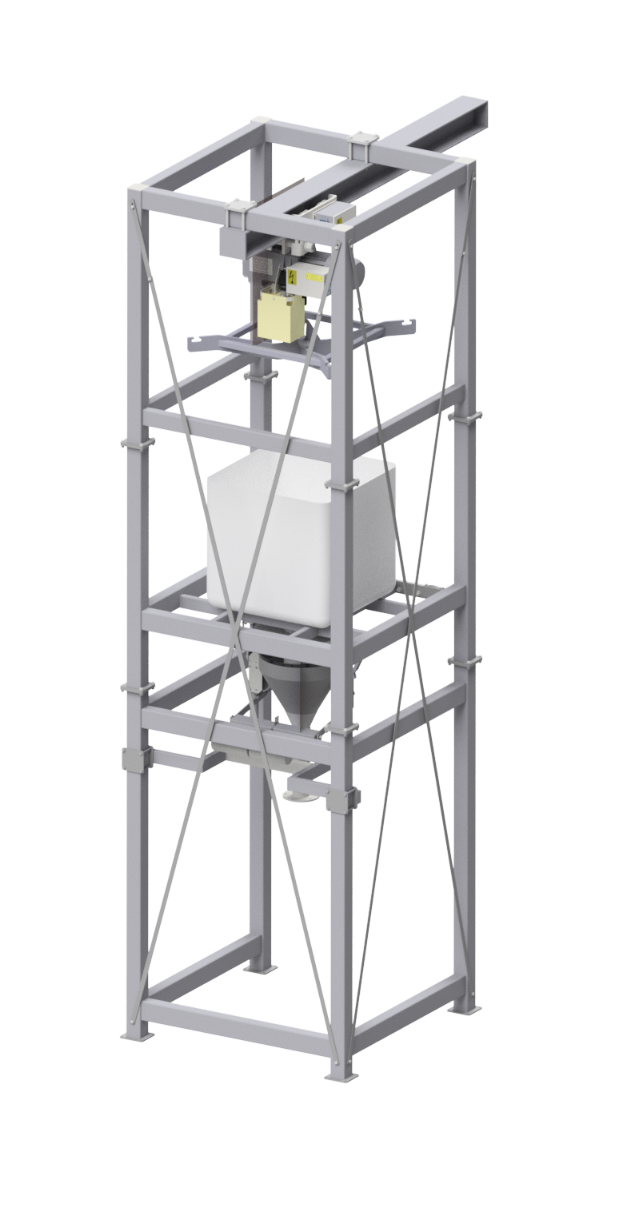

Entleerstation Lastentraverse

Detail

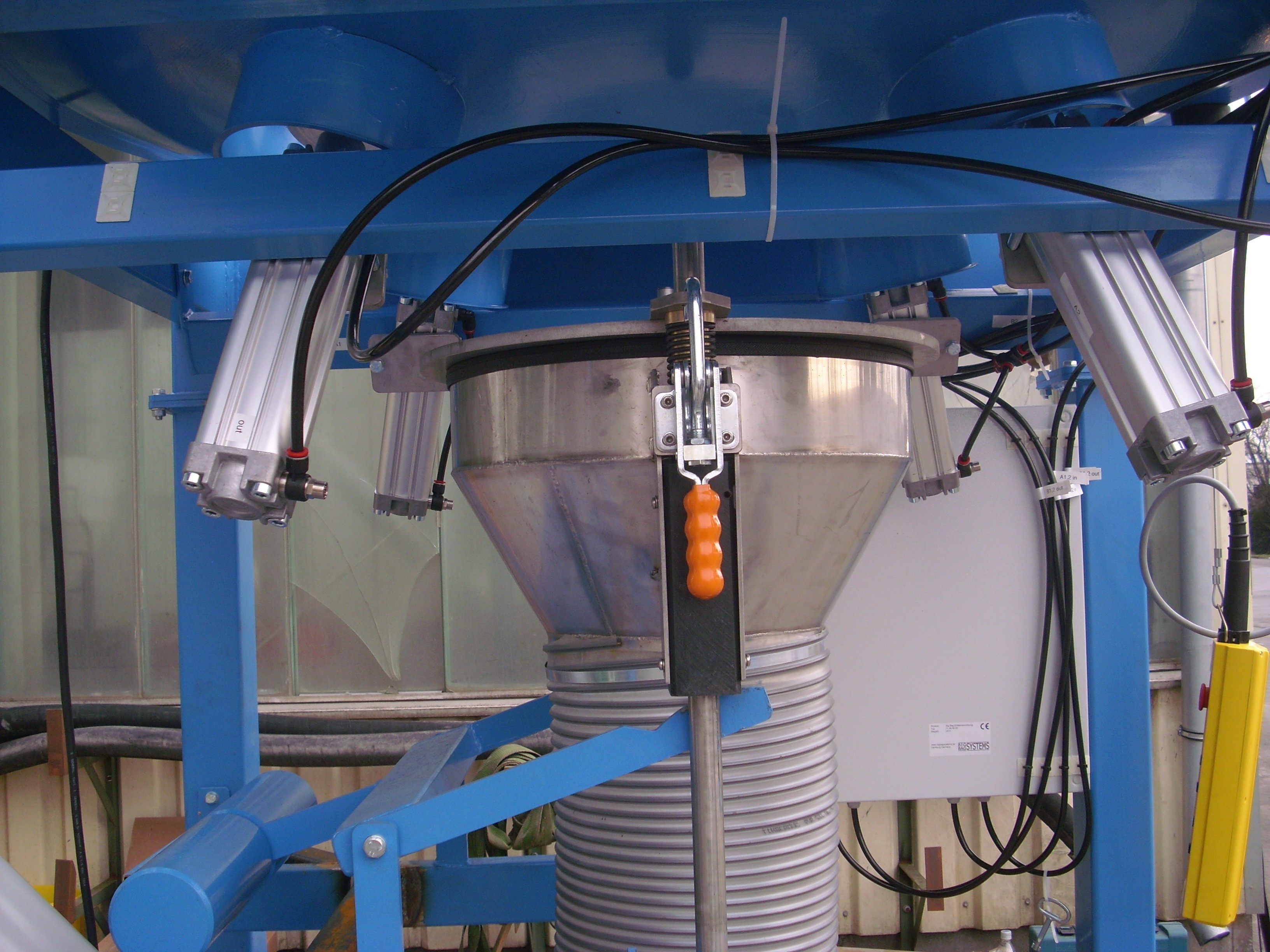

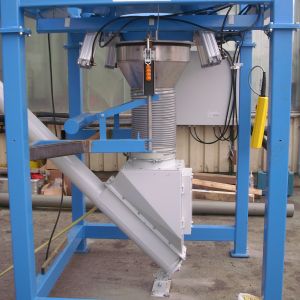

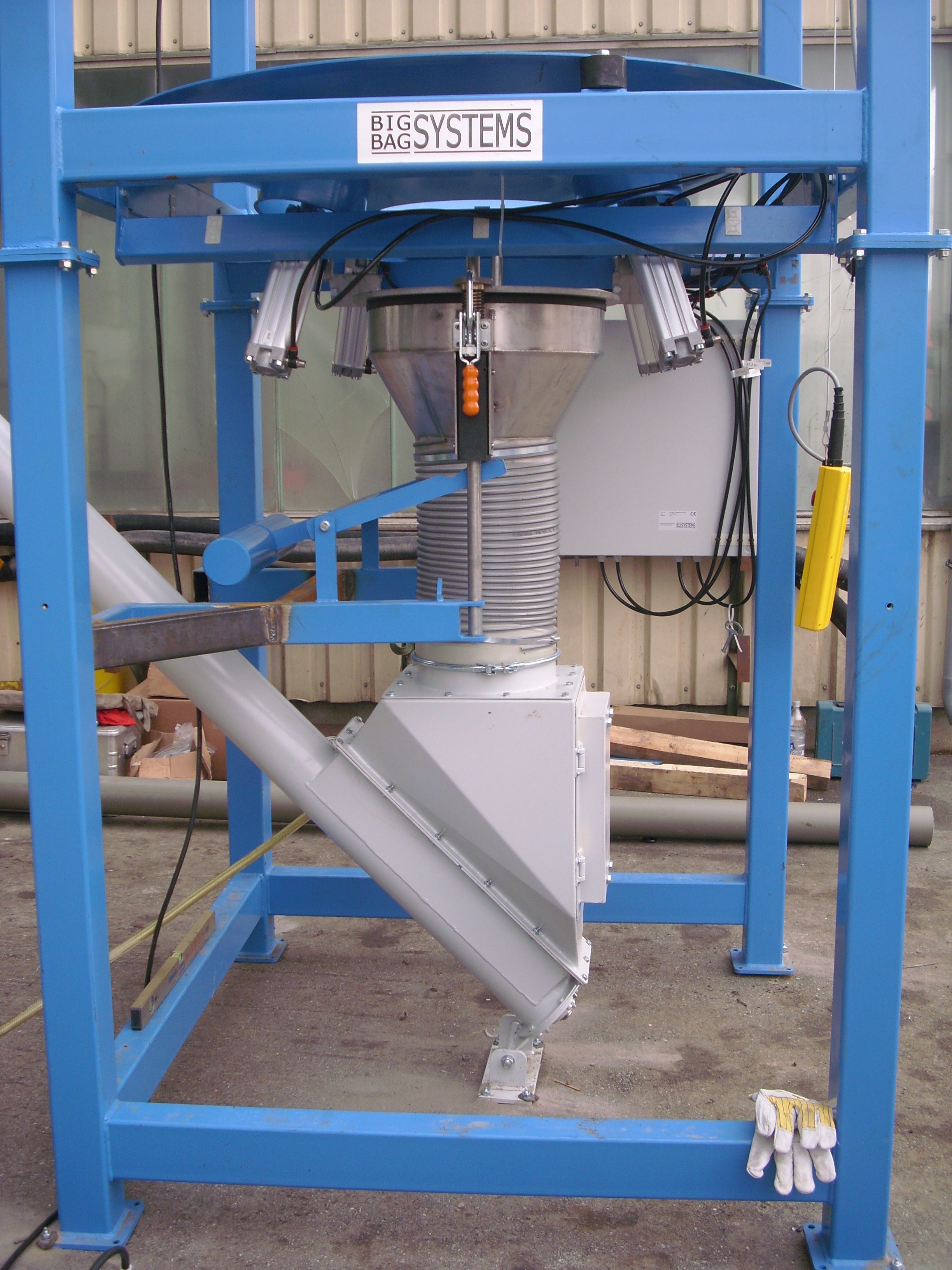

mit Walkvorrichtung und Zweirohrtrichter

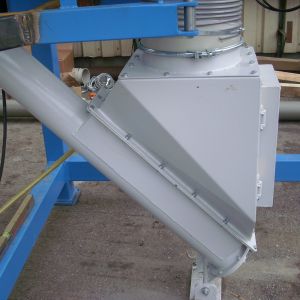

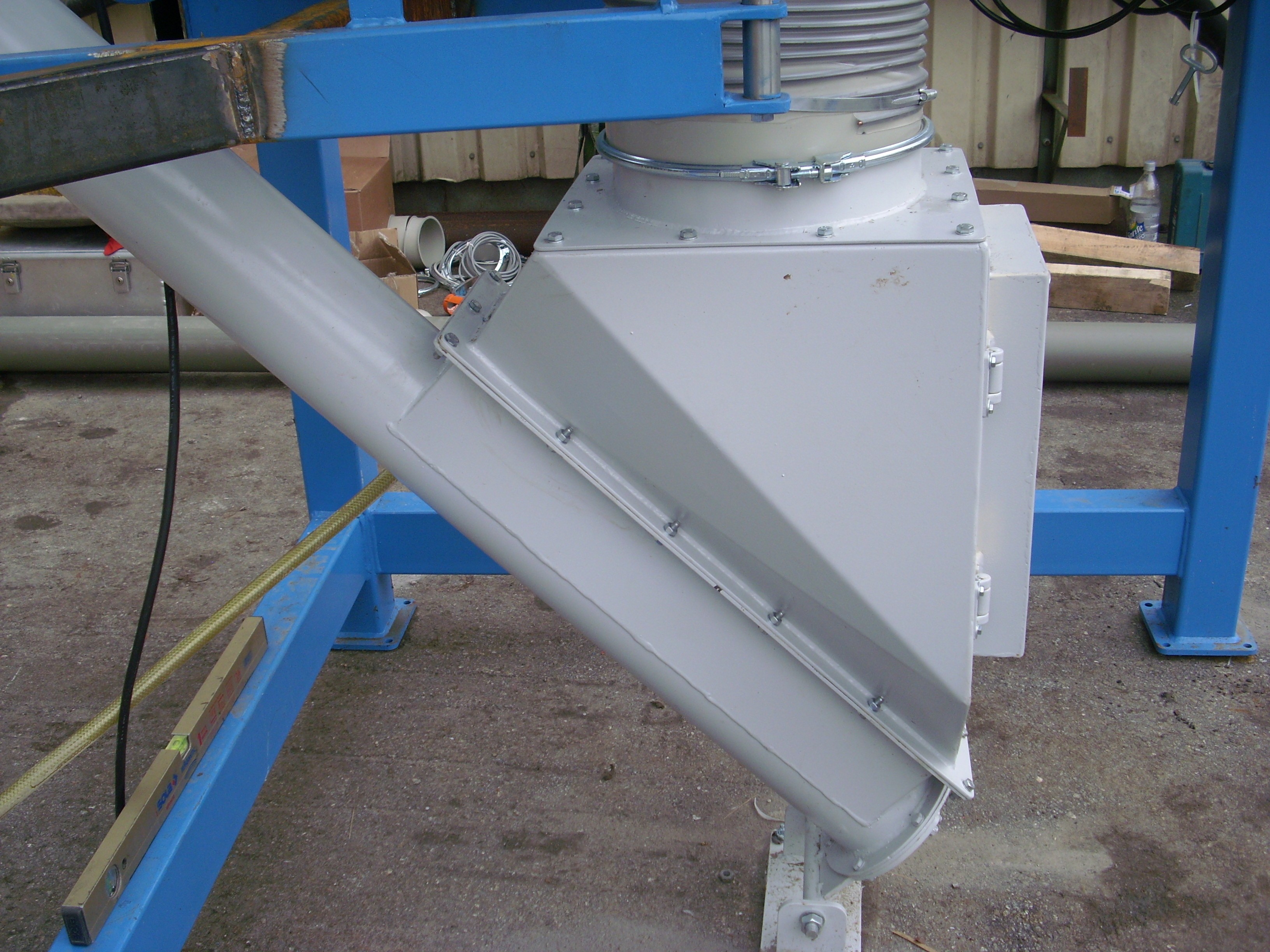

Anschluß zur Förderschnecke

Förderschnecke, Kupplung, Austraghilfe

Beschreibung

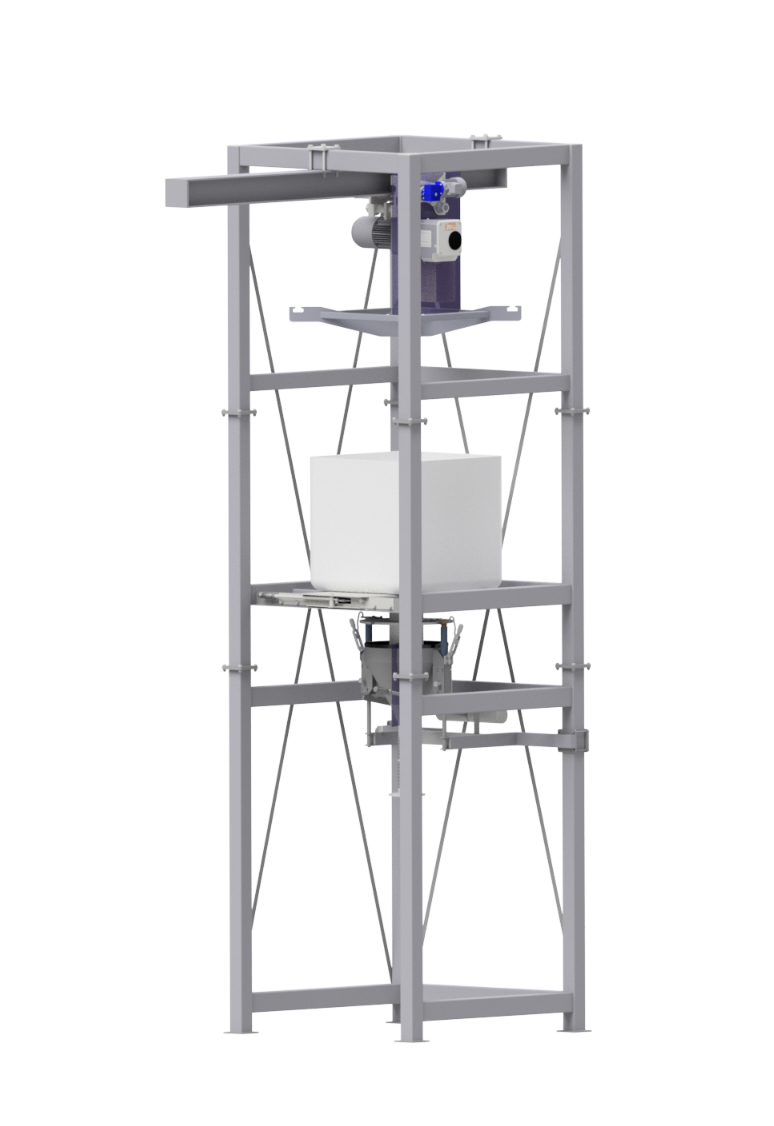

Big Bag Entleerstation – Robustes Edelstahlgestell mit integrierter Wägeeinrichtung und Elektrokettenzug

Unsere Big Bag Entleerstation ist eine hochfunktionale, dreiteilige Edelstahlkonstruktion, die für die effiziente und sichere Entleerung von Big Bags entwickelt wurde. Das vormontierte Gestell überzeugt durch seine robuste Bauweise und vielseitige Ausstattung, ideal für industrielle Anwendungen.

Produktdetails:

Robustes Edelstahlgestell: Ausführung in hochwertigem Edelstahl 1.4301 mit blanker Oberfläche und gebürsteten Schweißnähten. Die Fußausführung ist mit Platten und Befestigungsbohrungen ausgestattet.
Big Bag Auflage: Die Auflage besteht aus stabilen Stahlprofilen mit einem Standrohrabstand von 1400 x 1400 mm. Die lichte Einfahrbreite beträgt 1300 mm, passend für Big Bags mit Abmessungen bis ca. 1000 x 1000 x 1200 mm (B x L x H), zuzüglich einer Schlaufenlänge von 250 mm.
Maße und Belastbarkeit:
- Gesamthöhe: Ca. 5200 mm
- Big Bag Auflagehöhe: Ca. 2230 mm
- Maximale Traglast: Big Bag Traverse für bis zu 1600 kg

Weitere Informationen

Inklusive Wägekomponenten:

Hochpräzise Scherstab-Wägezellen: Vier Wägezellen mit einer Nennlast von je 2000 kg, Fehlerabweichung von +/- 0,02 %, Genauigkeitsklasse C3, Schutzart IP 67, Ausführung in Edelstahl.
Wägerahmen und Abhebesicherung: Inklusive höhenverstellbarer Lastfüße aus Edelstahl mit Gummifußplatte.
Kabelverbindungskasten: Aluminiumgehäuse, Schutzart IP 66.
Wägeterminal: Fabrikat Systec, Typ IT3, im Edelstahlgehäuse mit integriertem Netzteil (240 VAC), eichfähig. Erweiterungsmodul Profibusmodul inklusive. Das Terminal ist flexibel am vorderen Stützprofil rechts montiert.

Elektrokettenzug und Seiliris-Dosierarmatur:

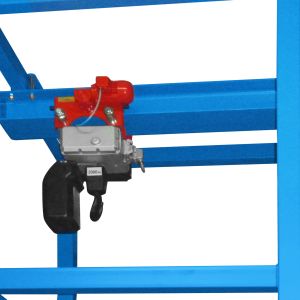

Elektrokettenzug mit Elektrofahrwerk: Typ 66/04 AKE, Tragkraft 2000 kg, Hubgeschwindigkeit 10,0/2,5 m/min, Fahrgeschwindigkeit 16,0/4,0 m/min, Triebwerksgruppe 3m (ca. 3600 h/a), inklusive Steuerkabel und Bedienflasche.
Seiliris-Dosierarmatur: Typ BIDV-7.1-S-S, Langversion, mit Handbetätigung und Nachverriegelung für die präzise Teilentleerung von Big Bags.

Big Bag Auslaufkupplung:

Staubdichte Big Bag Auslaufkupplung: Mechanische Ausführung als Zweirohrtrichter für Big Bag Ausläufe von DN 350 bis DN 450. Trichtermaterial Edelstahl 1.4301 mit Trichter Außen-Ø 500 mm, Innenrohr Ø 350 mm, Auslauf-Ø 150 mm. Inklusive Klemmdeckel mit mittigem Ausschnitt zur Durchführung des Big Bag Auslaufs.
Entlüftungsstutzen: DN 60 für sichere Entlüftung.
Flansch DN 150: Übergang zur Förderschnecke für reibungslosen Materialfluss.

Diese Big Bag Entleerstation ist die ideale Lösung für effiziente und präzise Big Bag Entleerungsprozesse in industriellen Anwendungen. Die Kombination aus robustem Edelstahlgestell, präziser Wägetechnik und leistungsstarkem Elektrokettenzug gewährleistet höchste Effizienz und Sicherheit.
