Woraus besteht das BOP-System?
Das BOP-System ist mehrteilig

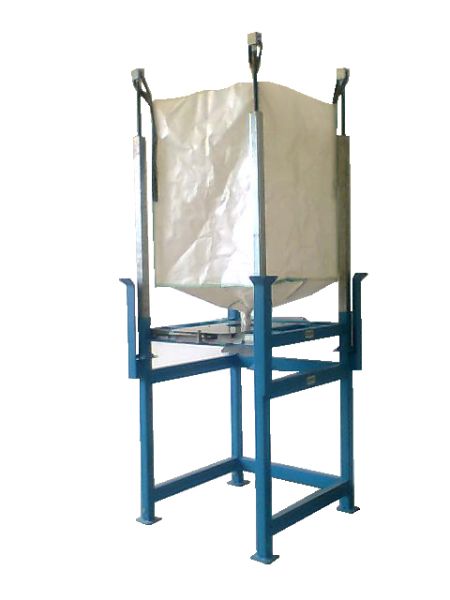

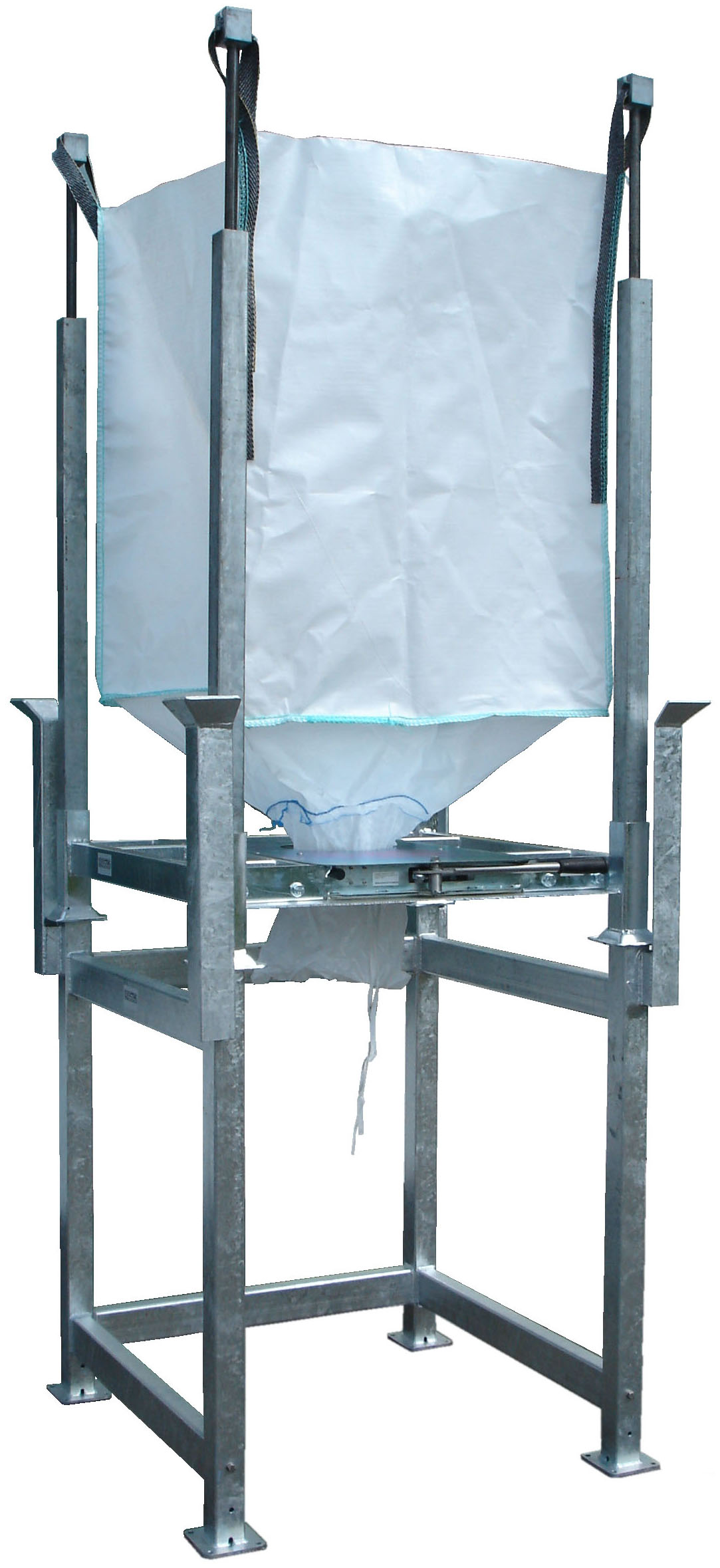

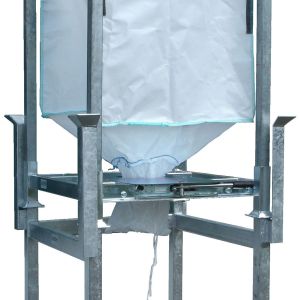

Es besteht aus einem separtaten Entladepodest (Unterteil) und einem separaten Oberteil, der BOP-Einheit (siehe auch BOP-Rack). In der BOP-Einheit ist die Seiliris-Dosierarmatur BIDV-7 integriert.
Ein gefülltes Big Bag wird einfach von der Holzpalette mit einem Stapler in die auf dem Boden stehende BOP-Einheit umgesetzt, die BOP-Einheit wird für die Entleerung mit dem Stapler auf das Entladepodest aufgestellt.
Die Big Bag Trageinheit (BOP-Einheit) besteht aus:
einem Big Bag Tragrahmen mit einer eingebauten handbetriebenen Seiliris-Dosierarmatur Typ BIDV-7 als Big Bag Auslauf Verschluss-Armatur. Die Seiliris-Dosierarmaturen arbeiten von außen um den Big Bag Auslauf ohne das Produkt zu berühren oder den Auslauf zu beschädigen. Die Seiliris-Dosierarmatur schließt in Höhe des Verschlussbandes. Der Big Bag kann bei geschlossener Armatur aufgebunden werden ohne das Produkt fließt.
Durch die Seiliris-Dosierarmatur kann der Produktstrom am Big Bag Auslauf per Handbetrieb sehr gut dosiert werden. Mit erweiterter Technik kann auch automatisch aus dem Big Bag dosiert werden.

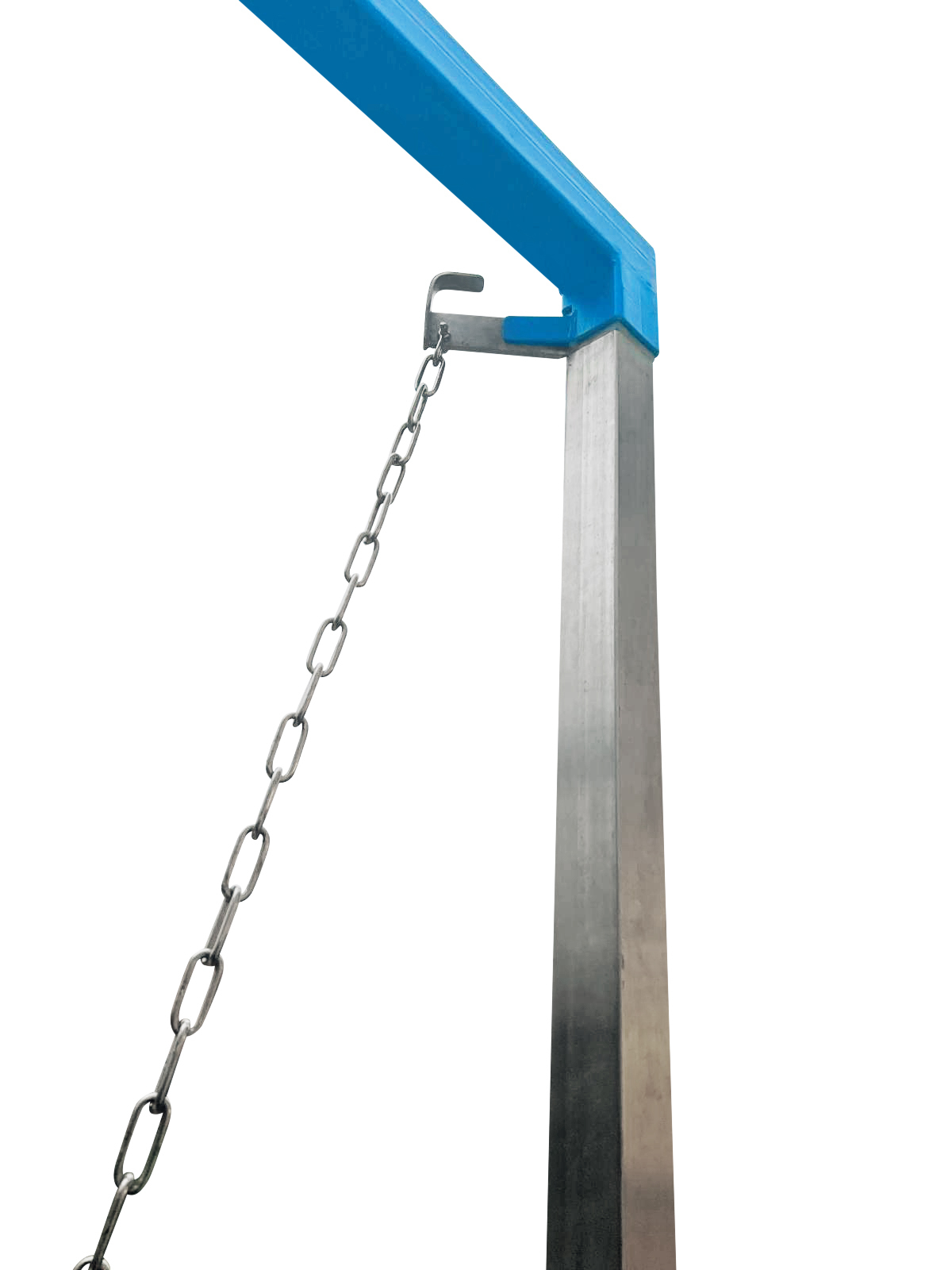

Die BOP-Einheit ist mit vier Teleskoprungen ausgerüstet, in die oben die Big Bag Schlaufen per Hand eingehängt werden.
Durch ein Ausfahren der Teleskope in den Rungen werden die Big Bags bei der Entleerung hochgestreckt bzw. nach Gewichtabnahme angehoben, der Boden wird dabei konisch, so dass der Big Bag komlett geleert wird. Der Teleskophub wird mechanisch durch das Entladepodest eingeleitet.

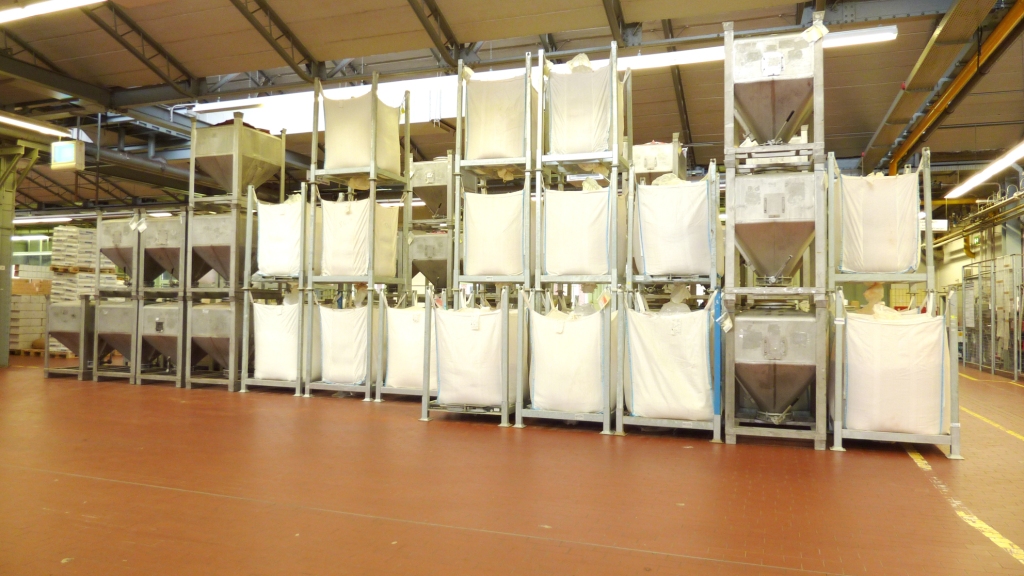

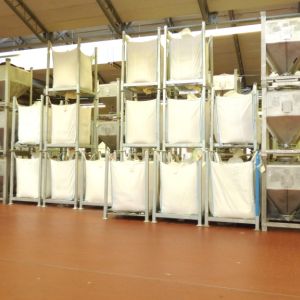

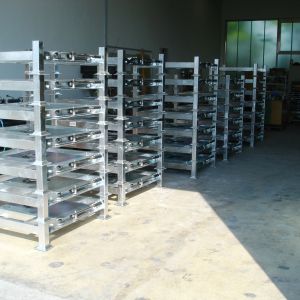

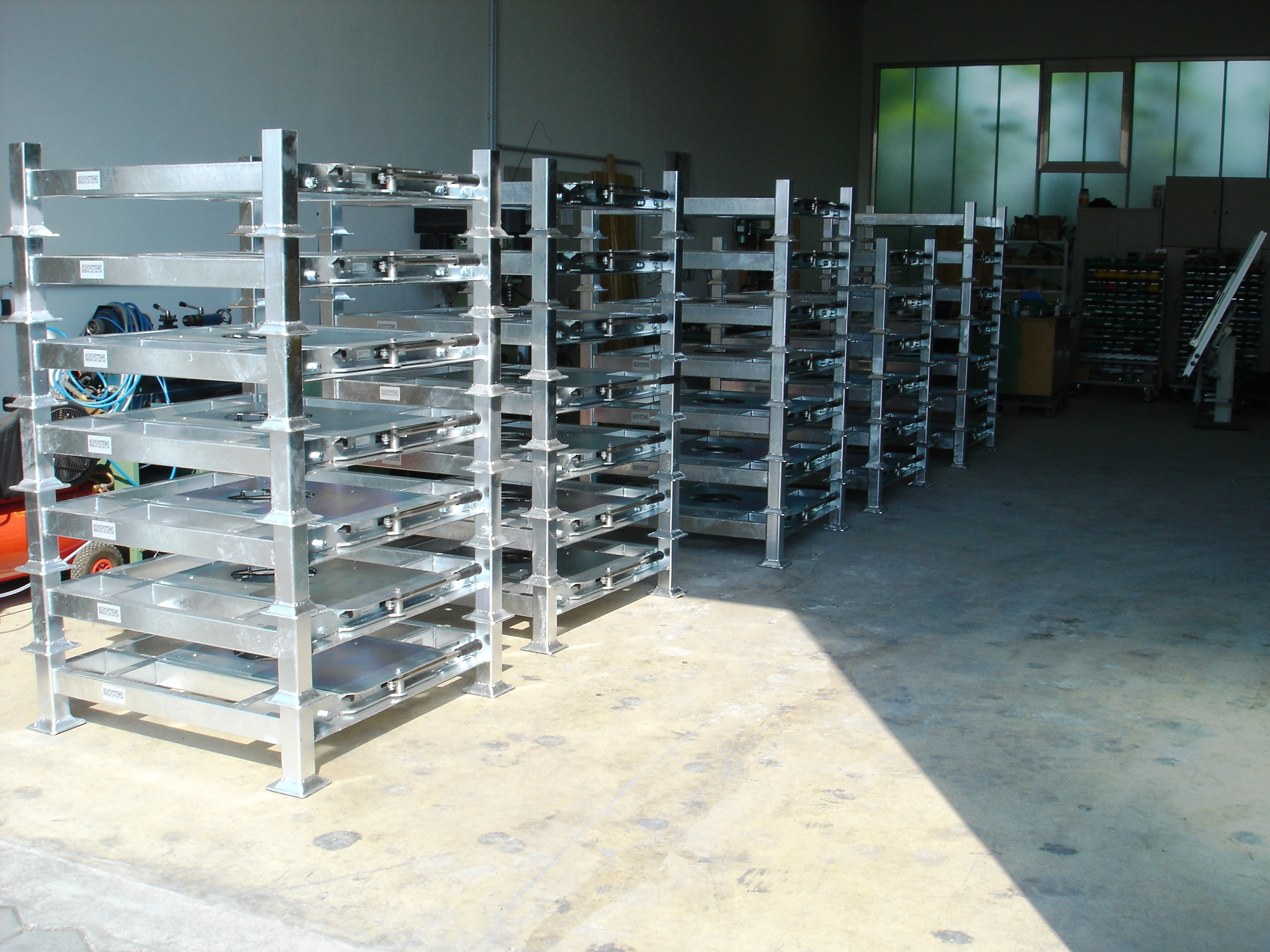

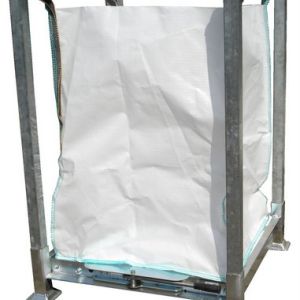

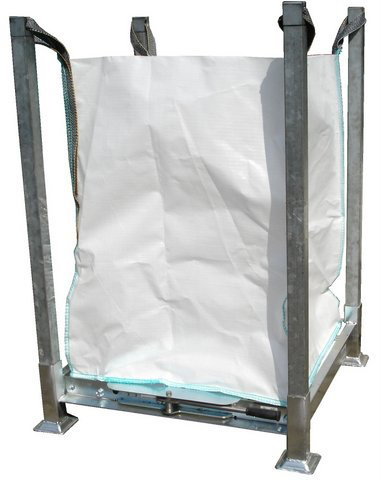

Mehrere BOP-Einheiten können samt Big Bags oben auf den Rungen, Platz sparend, übereinander gestapelt werden.

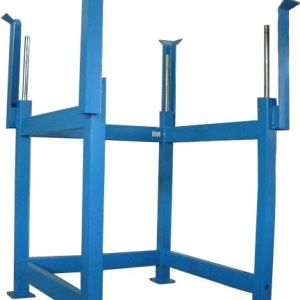

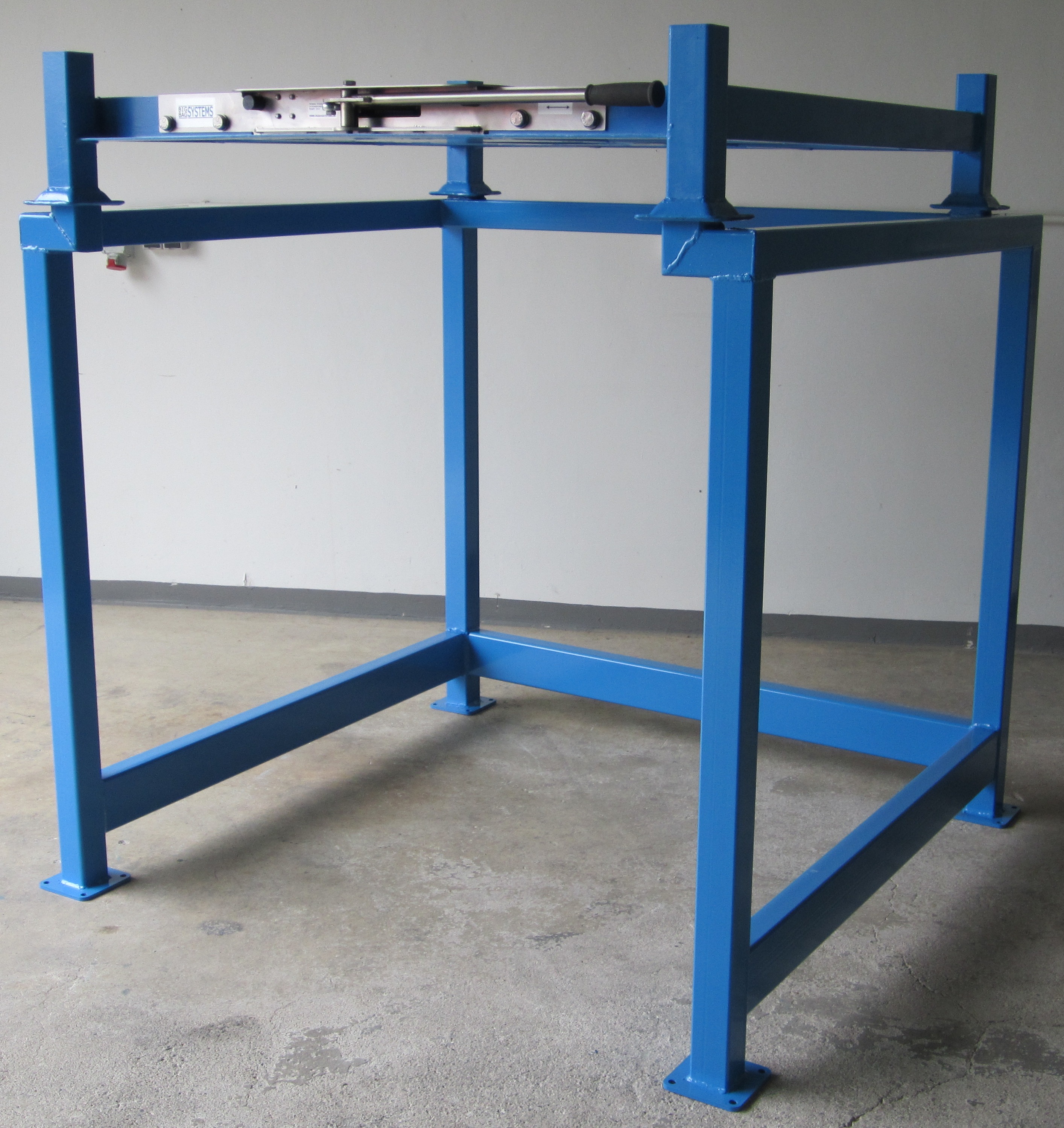

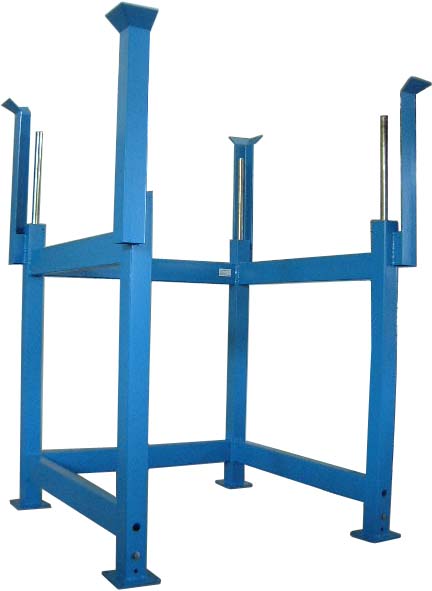

Das Entladepodest:
Das Entladepodest dient zum sicheren Entleeren der aufstellbaren BOP-Einheiten bzw. Big Bags.
Der Teleskophub in den BOP-Einheiten für das Anheben der Big Bags wird nach absetzen auf das Entladepodest eingeleitet.
Das BOP-System kann an unterschiedliche Entleerstellen mit dem Stapler oder Hubwagen verbracht werden. Es braucht keine Strom- oder Druckluftversorgung.
Ablauf Handhabung:
- Beim Einbringen eines Big Bags steht die BOP-Einheit zunächst auf dem Boden.

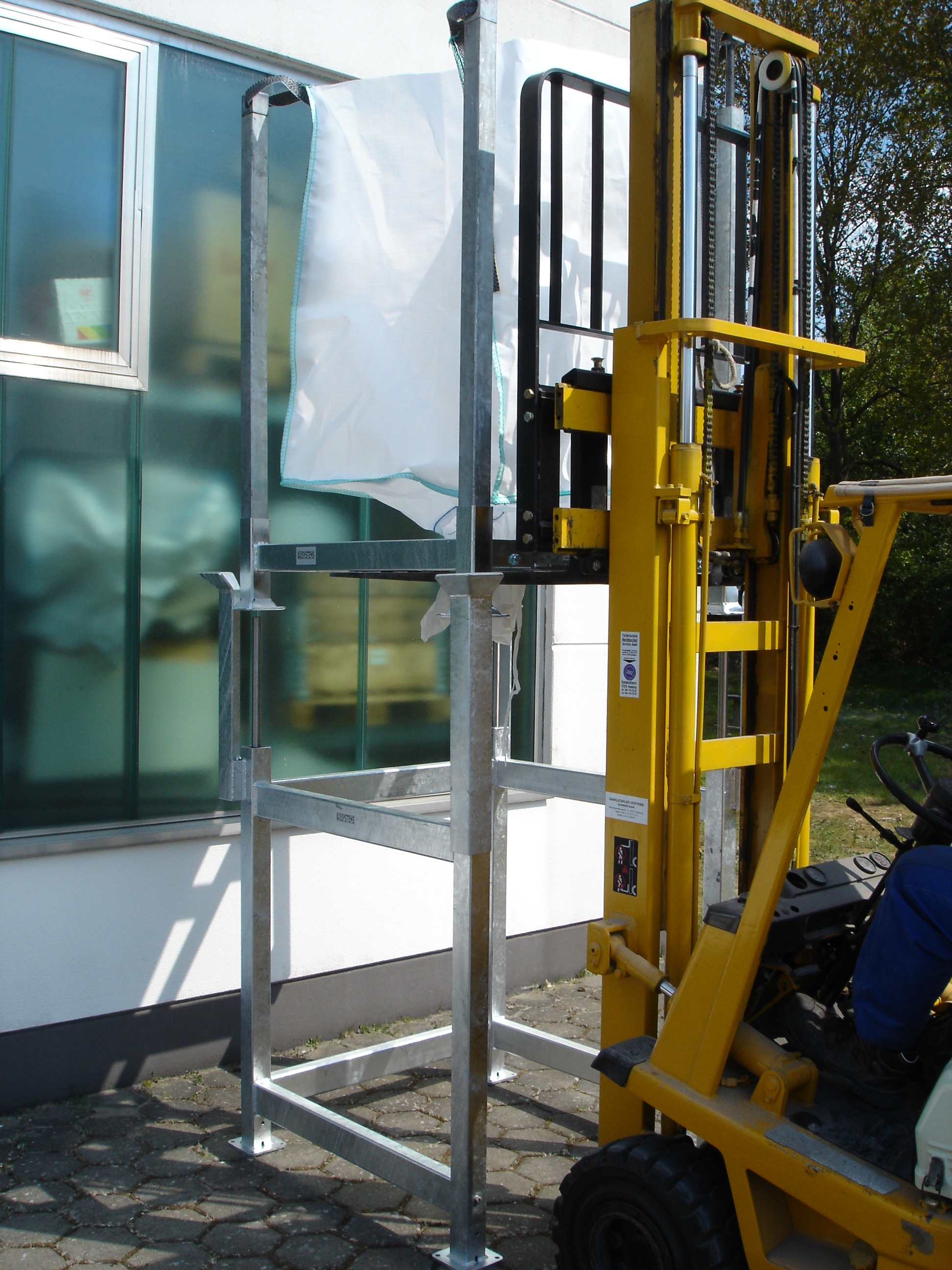

- Das Big Bag wird mit Hilfe eines Staplers von der Holzpalette (Lieferzustand) abgehoben und anschließend einfach in die auf dem Boden stehende BOP-Einheit umgesetzt.
- Die Schlaufen werden anschleißend leichtgängig per Hand oben in die Teleskoprungen eingehängt.

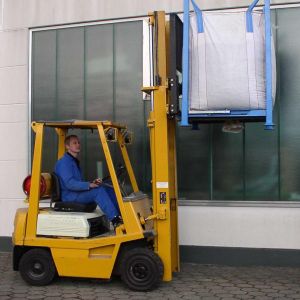

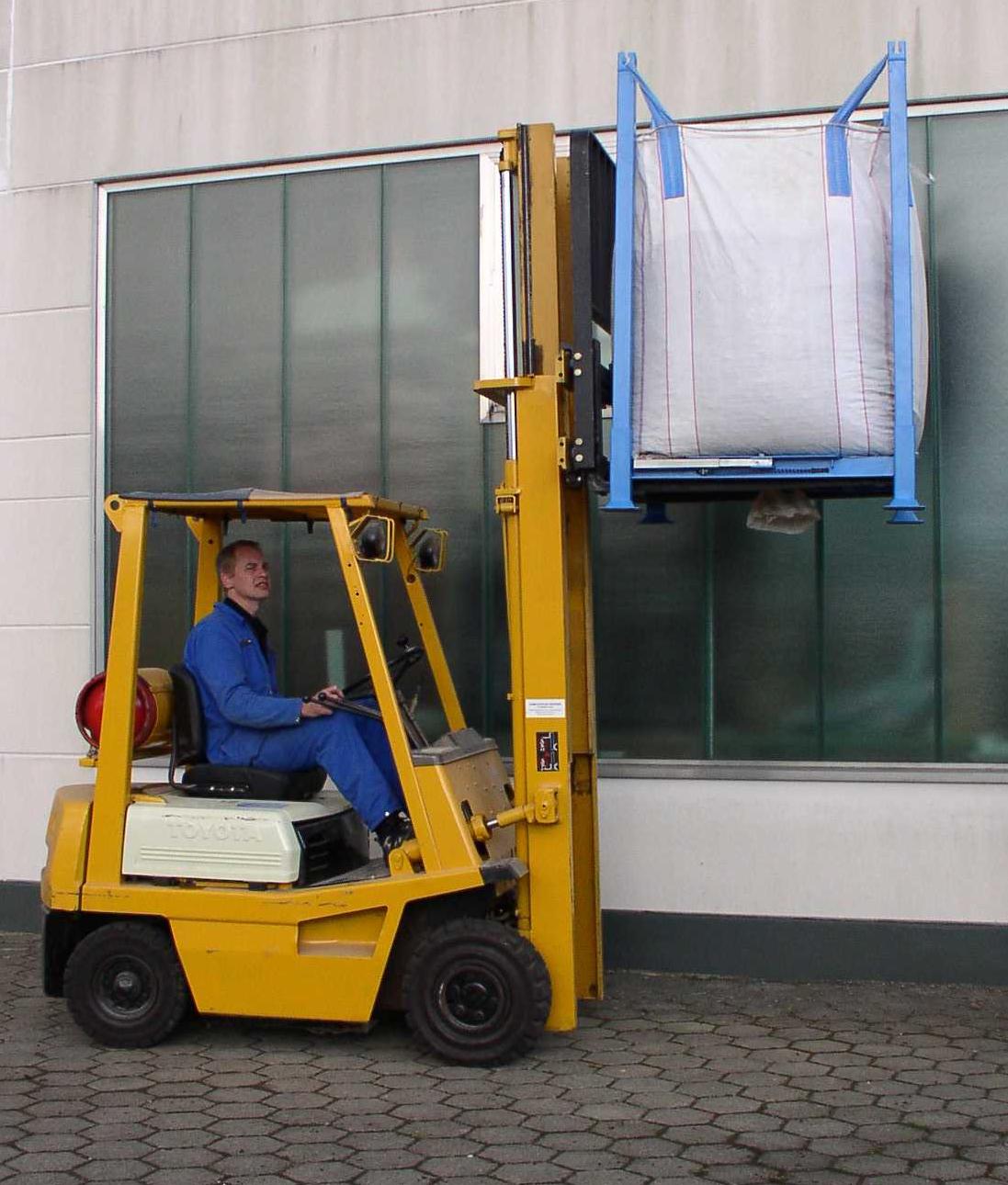

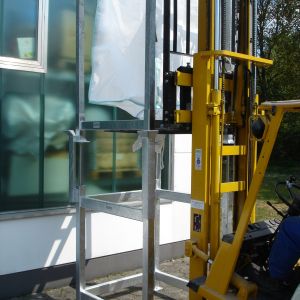

- Zum Entleeren wird die BOP-Einheit mit Hilfe eines Gabelstaplers auf das Entladepodest aufgestellt.
- Nach aufbinden des Big Bag Auslaufs kann die Entleerung sofort beginnen
Zubehör, Erweiterungen:

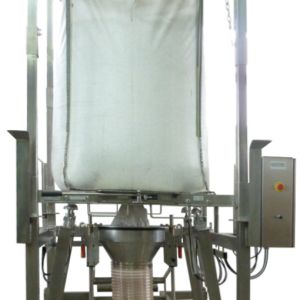

- Anschlusstrichter für den Big Bag Auslauf, (handbetrieben oder pneumatisch betrieben), zum staubfreien entleeren.

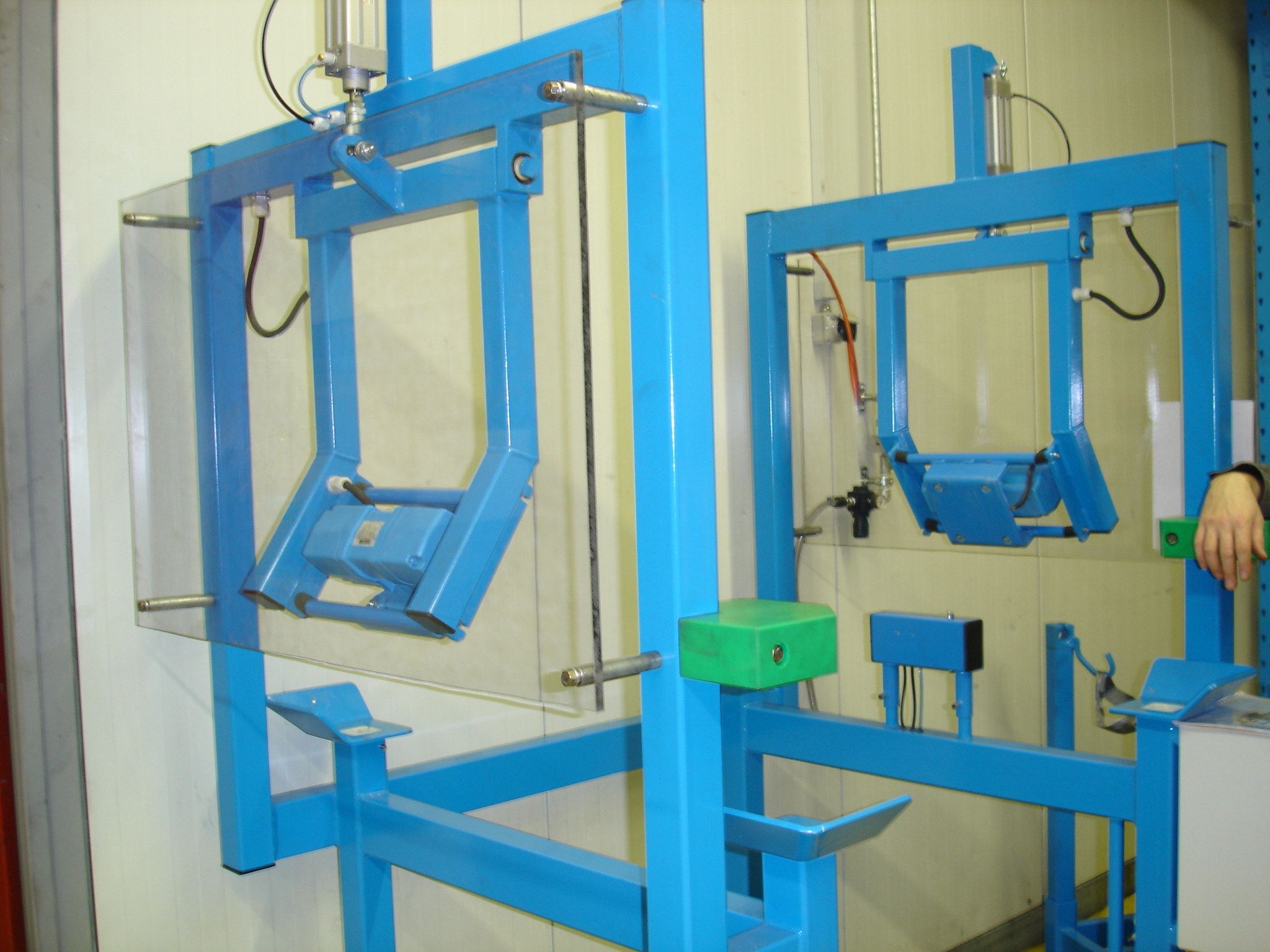

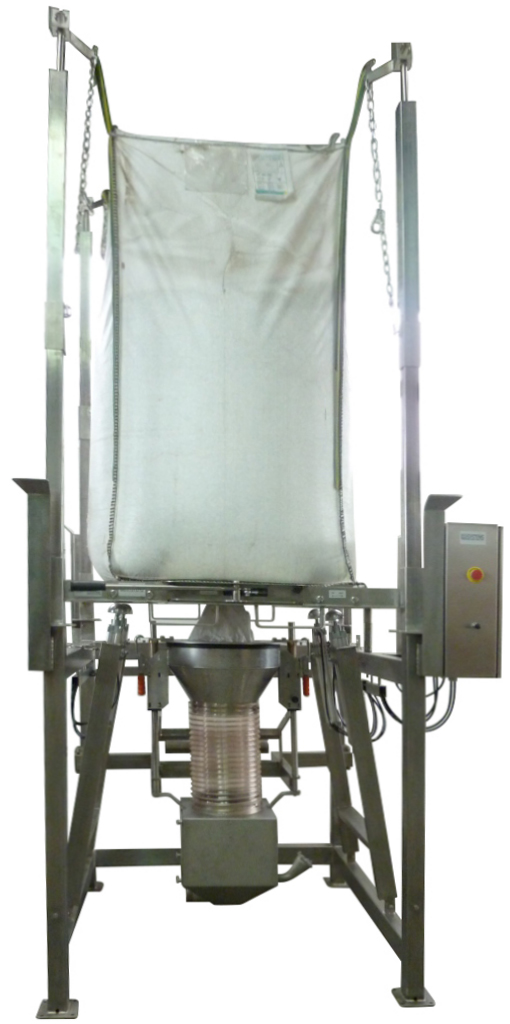

- Walksystem zum Austragen von schwer fließenden Produkten.
- Entnahmeverwiegung aus dem Big Bag, das POP-System steht auf Wägezellen, per Wägeterminal mit Anzeige.
- Verwiegen über eine Wägeeinrichtung die unter dem System steht, per Wägeterminal mit Anzeige.
- Eine Verwiegung direkt aus dem Big Bag ist mit einem automatisch ankuppelbaren Antrieb am Entladepodest auch voll automatisch möglich.
- abnehmbare Lastentraverse, die ein einfaches und flexibles Umstellen, des Big Bag Entleerers ermöglicht
Wiederverwendung von Big Bags
Bei Produktwechsel, zur Vermeidung von Kontaminationen (Gewürze, Tee, Pharma, Duftstoffe, Farben), kann der Big Bag häufig wiederverwendet werden indem nur der Big Bag Inliner gegen einen neuen Inliner getauscht wird.
So ist es möglich, im Gegensatz zu einer Verwendung von Stahlcontainersystemen, erhebliche Reinigungskosten zu sparen.
Zeit- und Kostenvorteil gegenüber Sackwaren:
Beispiel (nur als grobe Daumenrechnung):
- Abpacken von 40 Säcken je 25 kg (1000 kg) in eine Sackentleerung dauert ca. 20 min.
- Entleerung eines Big Bags (1000 kg) ist innerhalb 1,5 min möglich.
- Waren in Big Bags sind günstiger im Einkauf
Erweiterungsmöglichkeiten und Abwandlungen:
- pneumatischer Hub der Rungen
- Trichter und Kupplungen
- Walkeinrichtungen und Austraghilfen

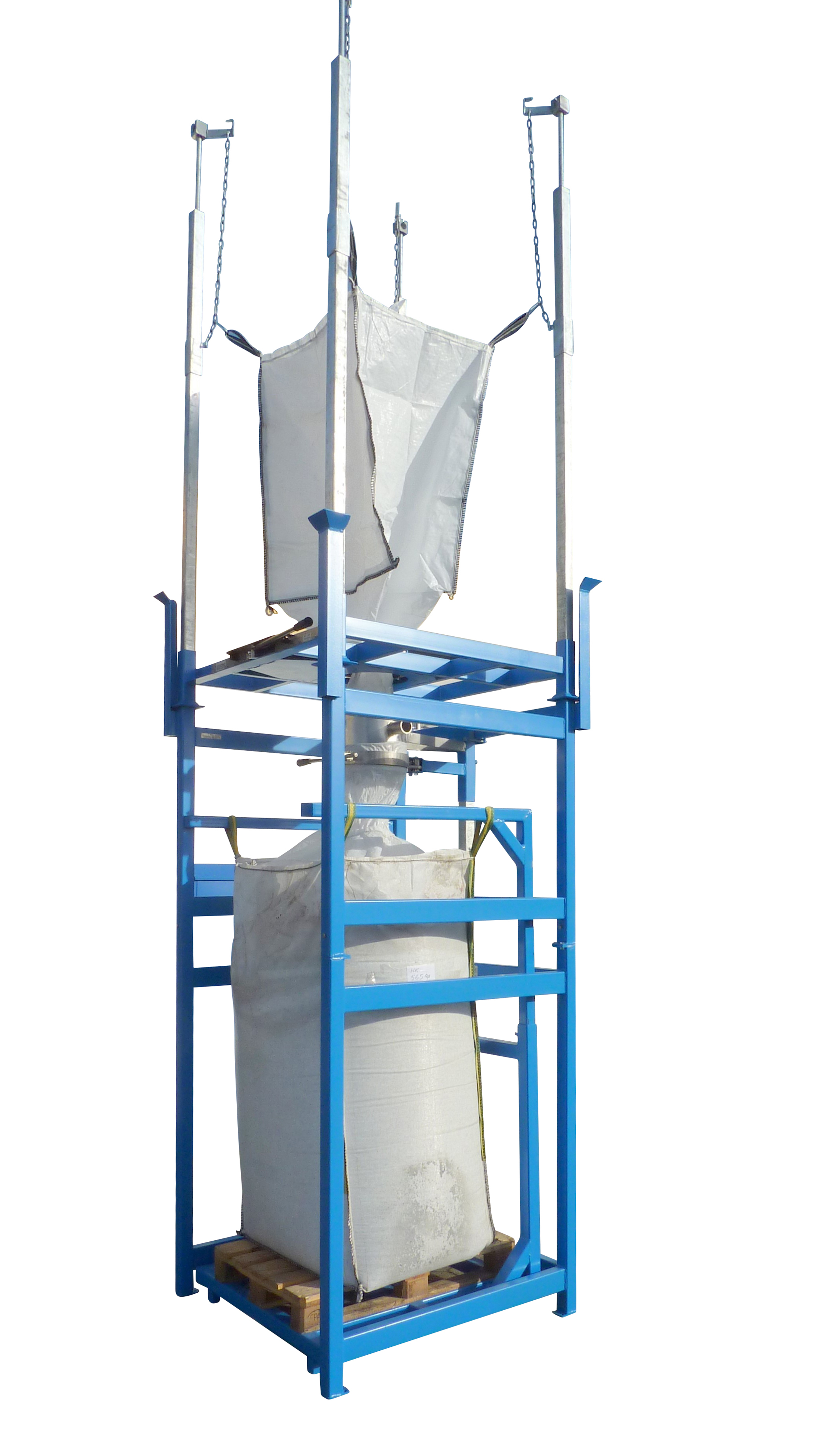

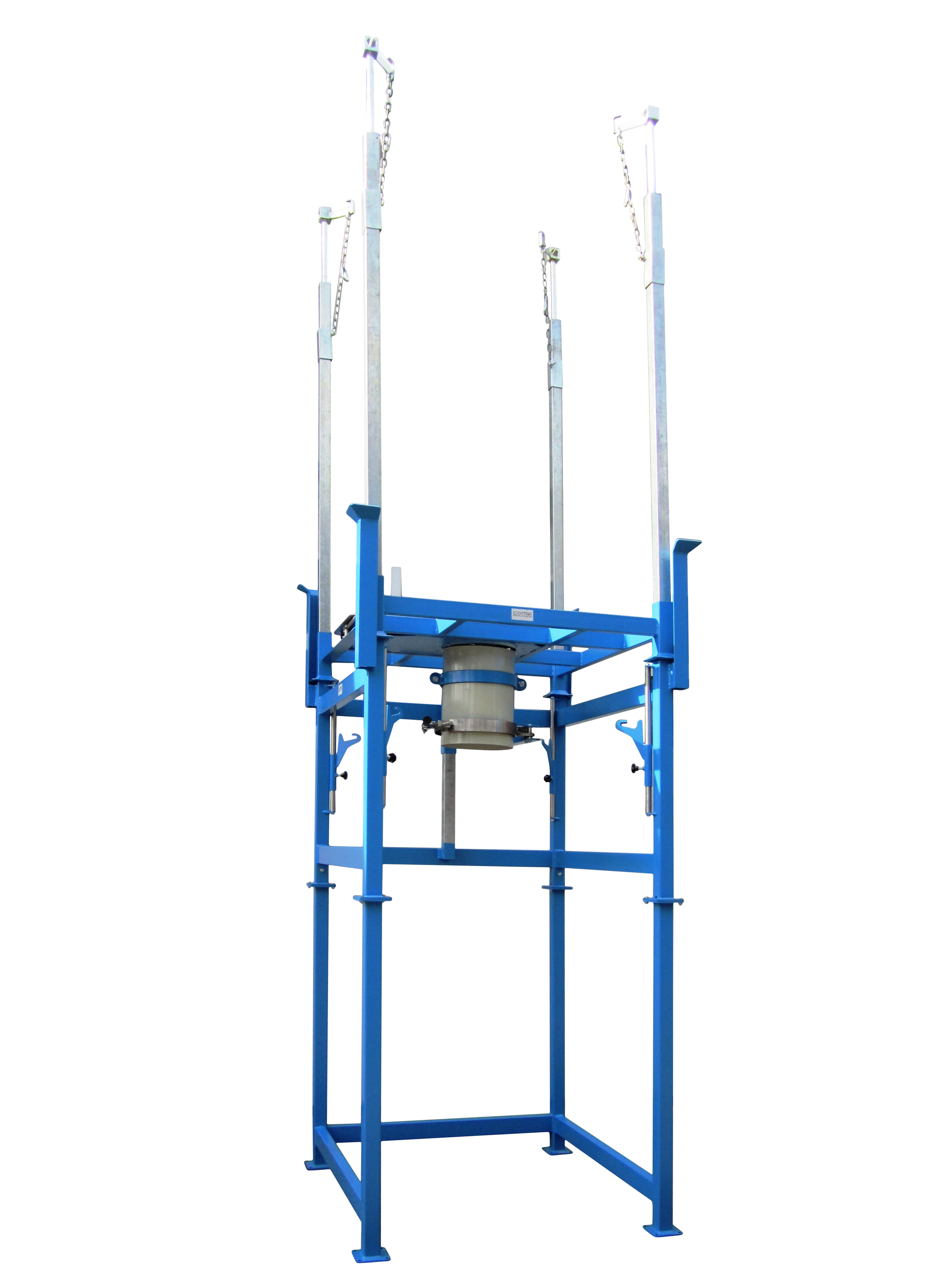

- Haken zum Umfüllen in andere Big Bags

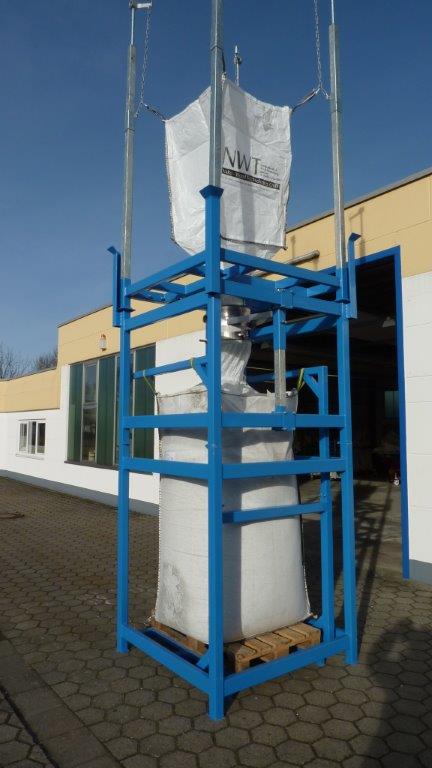

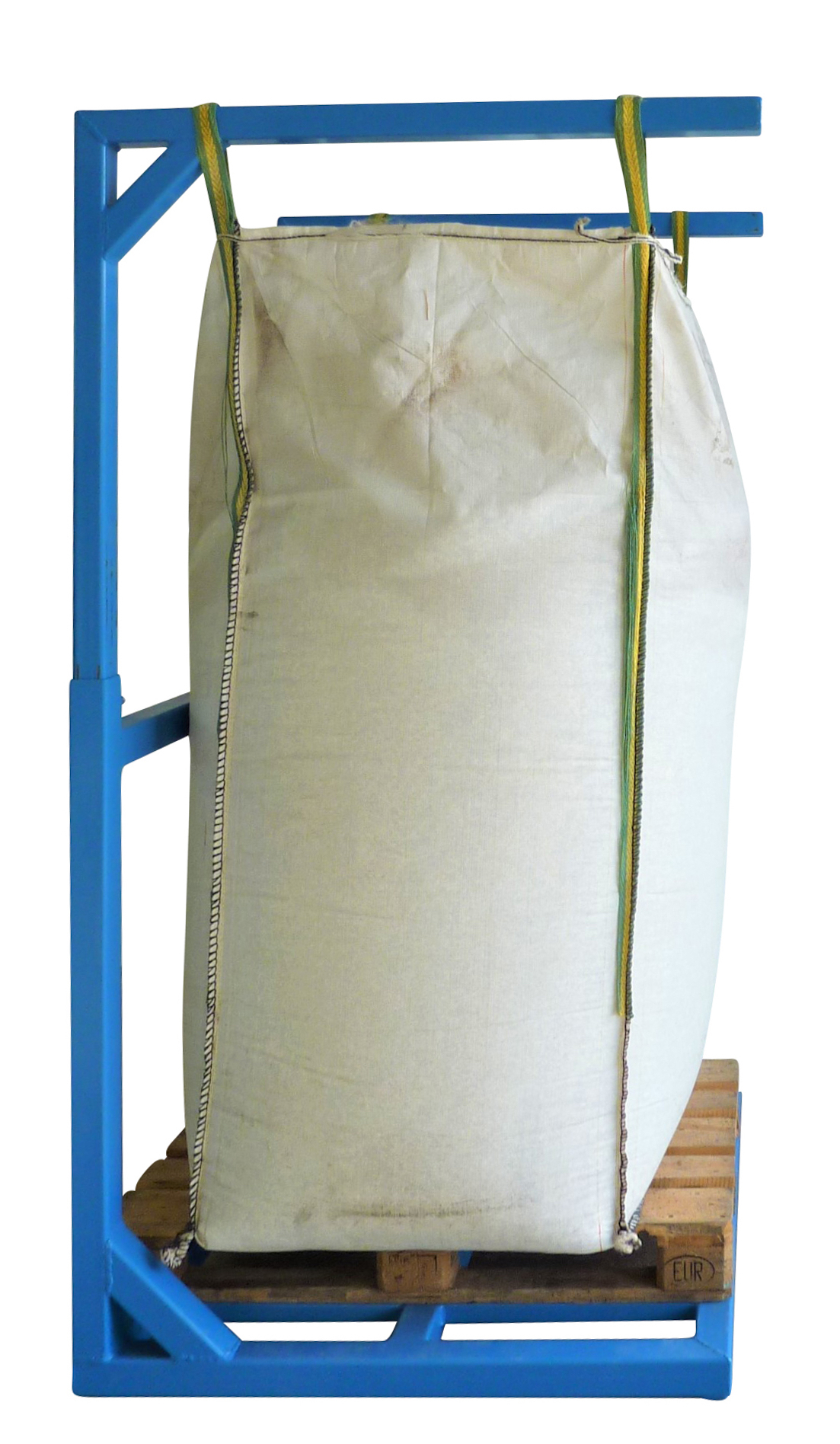

- Rack S7 zum Umfüllen und verwiegen mit U-Waage

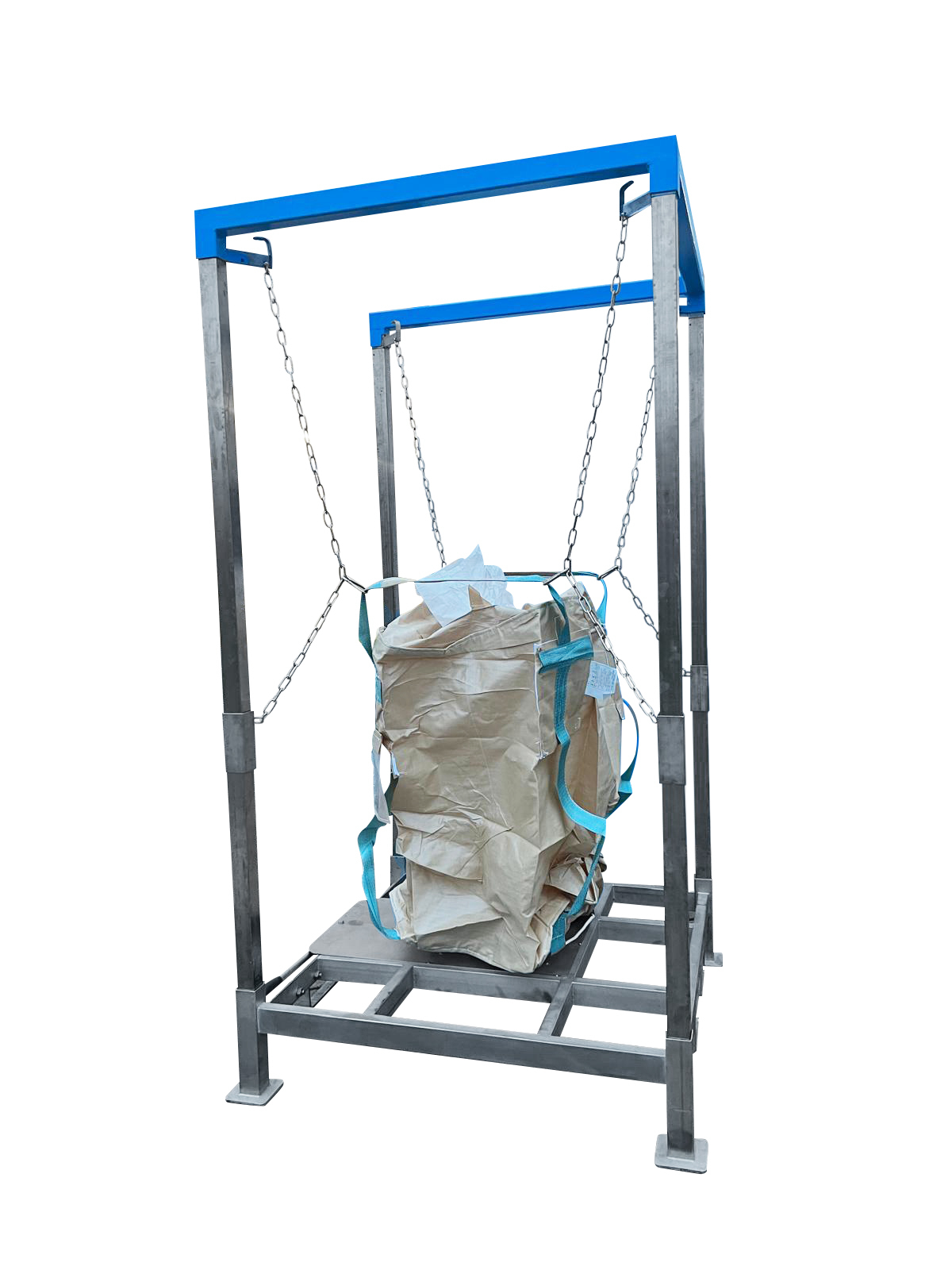

- Hakenverlängerung für unterschiedlichen Big Bag Maße
- pneumatische Seiliris-Dosier-Armatur
- Änderung der Höhen und Breiten
- Staplerschuhe
- Traverse für Hubwagen

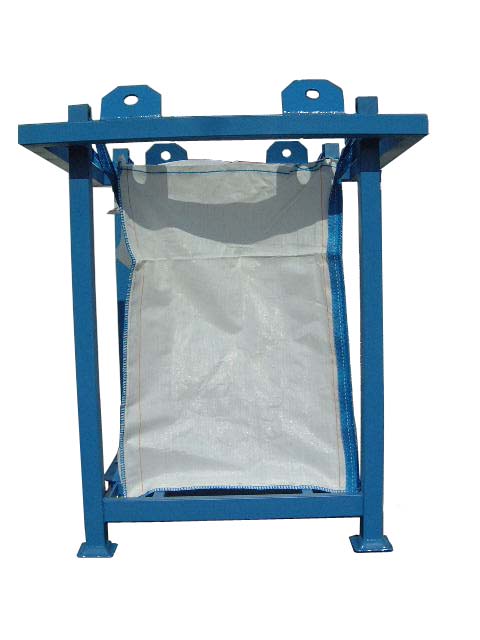

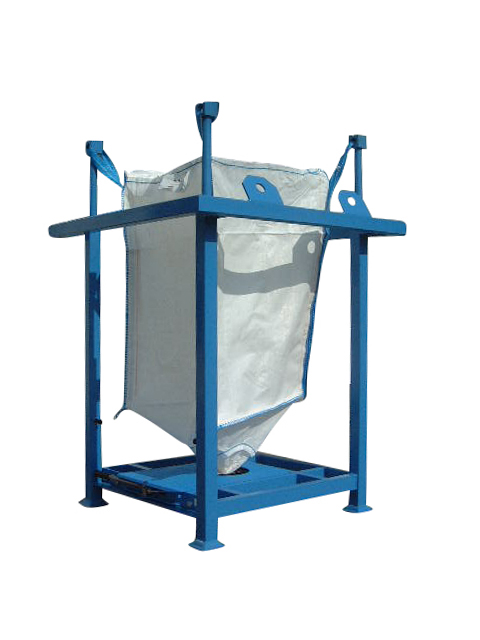

- Oberteil kranbar

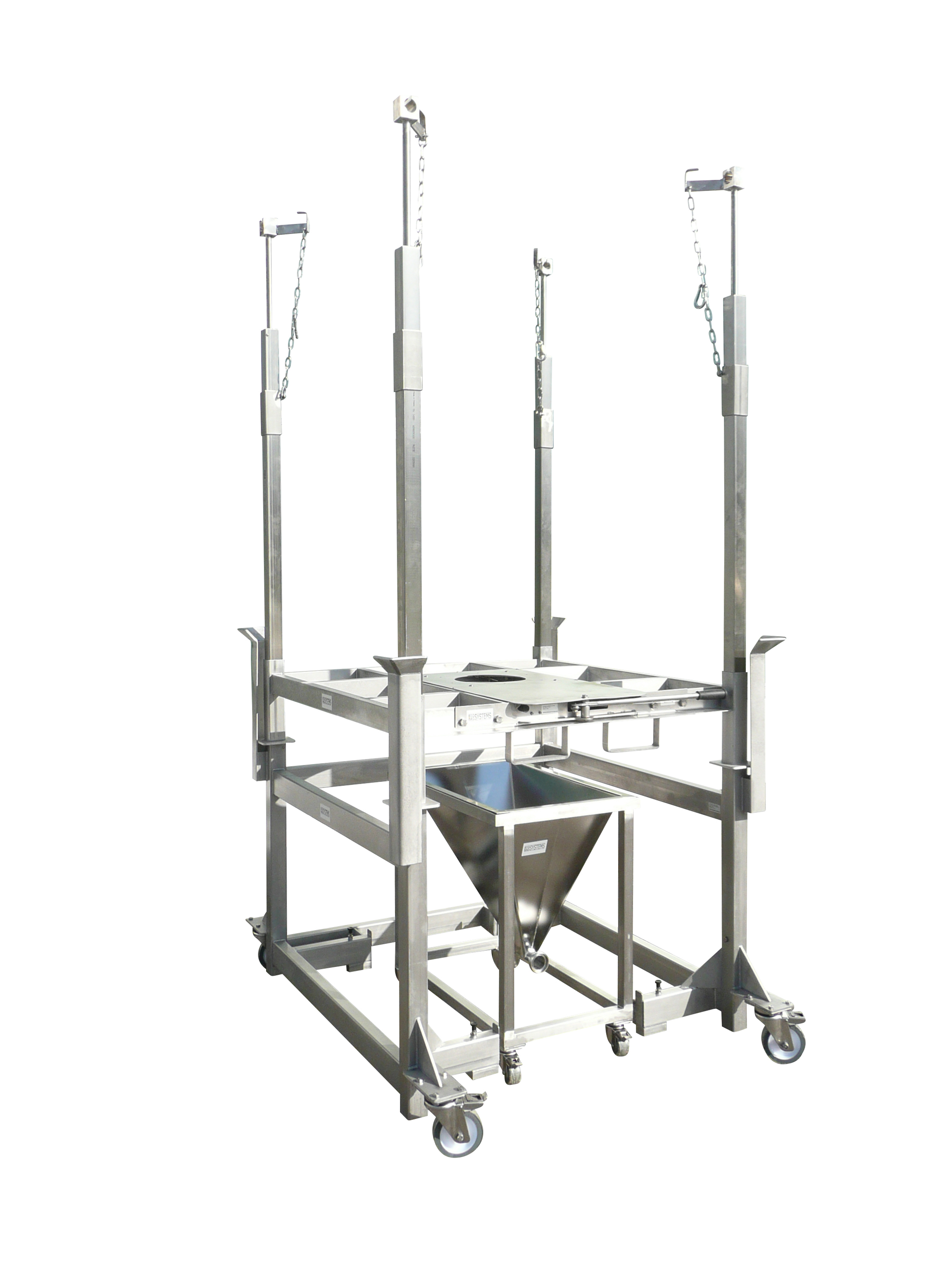

- Rollen

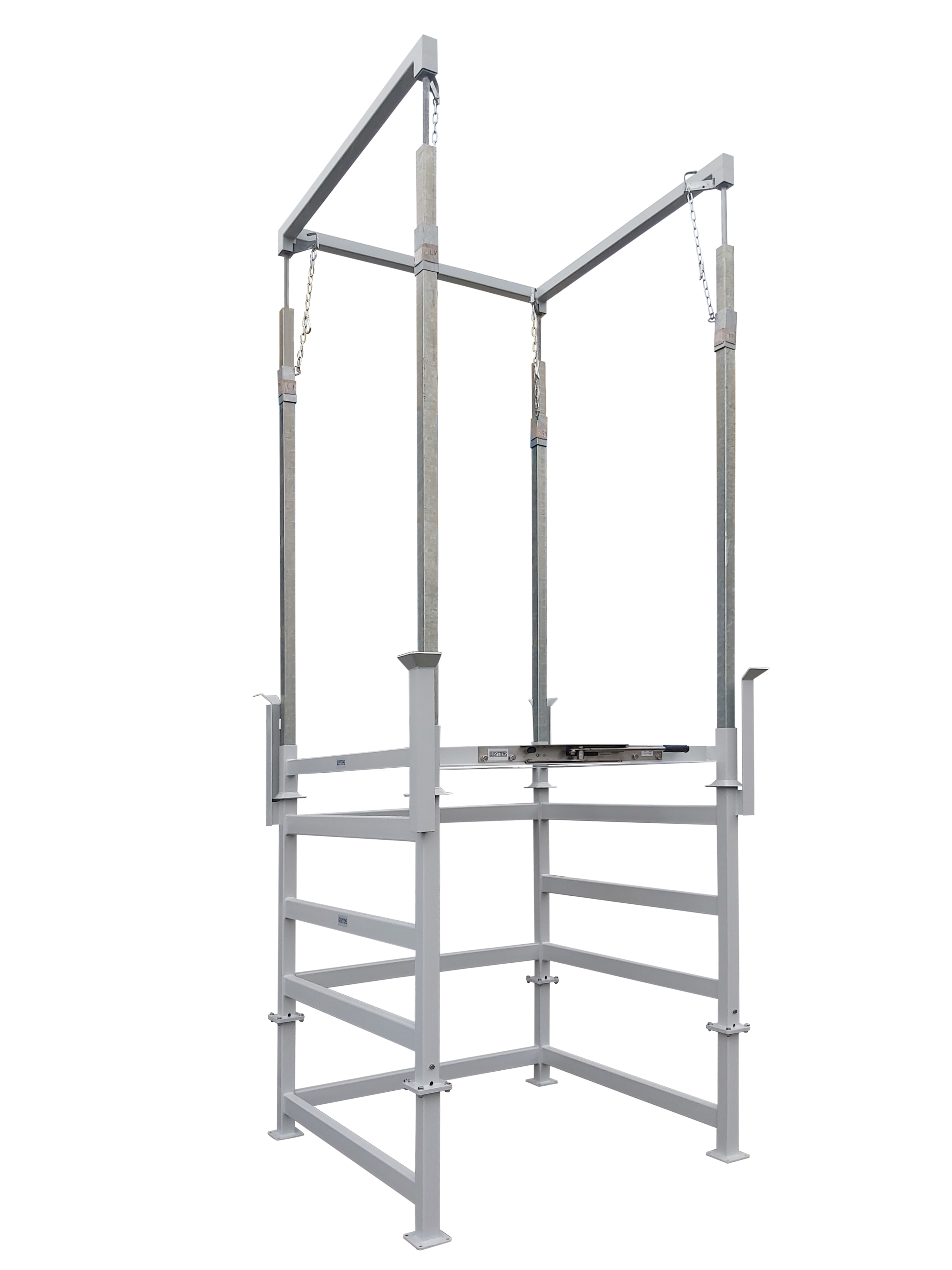

- Kopfrahmen
